75：旋轉夾持工件

查看數: 3584 | 評論數: 6 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

start_00000000

發布時間: 2019-2-12 15:38

正文摘要:

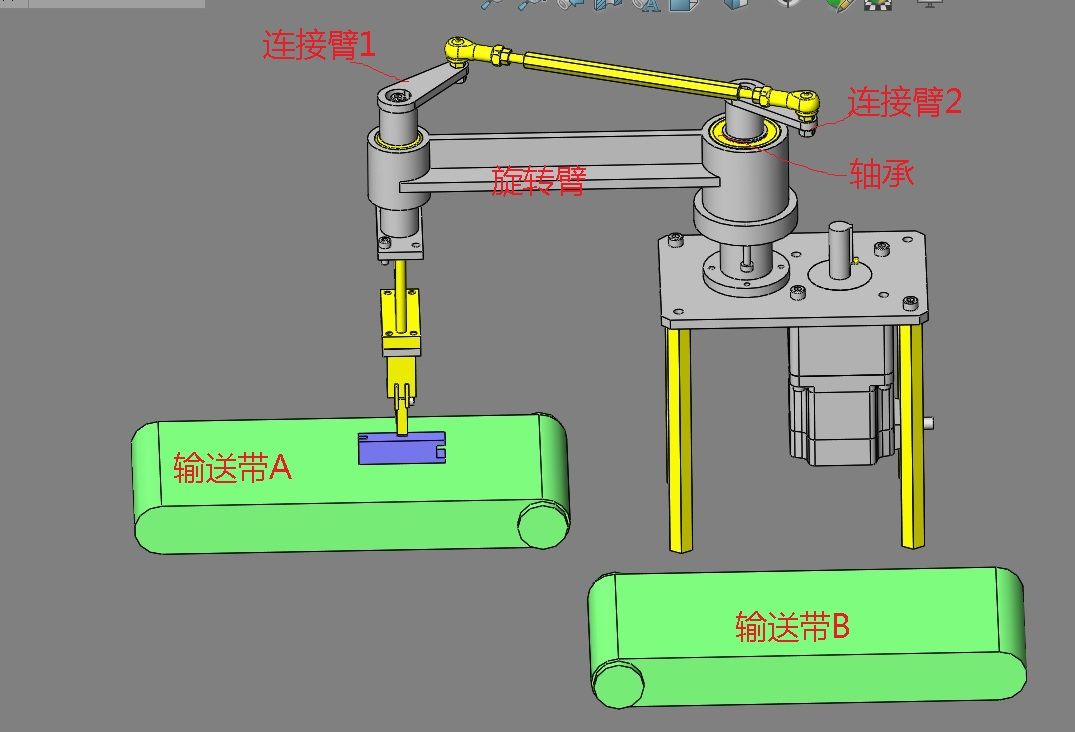

見圖片，將工件從A夾持到B帶上，并且旋轉了180；旋轉180度靠旋轉臂旋轉90度+連桿自身旋轉90度復合而來； 1. 分析旋轉臂的90度旋轉；電機——齒輪傳動-----旋轉臂旋轉90度；其中支撐軸1不轉，上面的2個軸承轉外圈 ...

回復

igowithyou 發表于 2019-2-14 17:24:39

這個你要通過機械原理四桿機構一章自己算一下

順子93 發表于 2019-2-14 16:11:29

米思米上的設計案例

遠祥 發表于 2019-2-14 11:06:41

這個機構的優勢是想達到聯動旋轉，但問題是如何能使夾爪轉到所需要的角度，比較理論啊，實際當中不太敢用。

前景錢 發表于 2019-2-13 09:07:03

這是不是一個聯桿機構啊？

李嘉慶 發表于 2019-2-12 16:45:34

|魍者歸來發表于 02-12 15:511、問題1的出發點就是錯的<br>
2、關節軸承有內嵌軸套的<br>
3、一個標準的連桿機構，Sw草圖里簡化一下，畫出來，如何實現的一目了然

是的，就是一個平行四邊形

魍者歸來 發表于 2019-2-12 15:51:25

1、問題1的出發點就是錯的
2、關節軸承有內嵌軸套的
3、一個標準的連桿機構，Sw草圖里簡化一下，畫出來，如何實現的一目了然
