烈火_a8405 發表于 2018-11-22 12:44
您好，您這兩點說的很對。我也考慮更改氣缸氣爪的型號，改螺紋孔為橫螺紋孔緊固，您看是否會好很多。
另 ...

我懷疑最大的變形就是夾爪的固定方式導致的，可以在現在的結構上再打兩個定位銷，不方便打就改下夾爪結構，通過止口定位并且承受夾持產生的力。
關于剛度不夠的問題，不妨換個思路，夾爪夾持后產生永久變形導致不能再夾緊工件，那么如果用帶一定彈性的材料呢，夾緊產生彈性變形并且能保持夾緊力，放開后又自動恢復（這個在接觸工件的地方改聚氨酯試試，或者直接夾爪就是彈性比較好的金屬）？


這種材料也可以了解一下
7075鋁合金
　　7075理算密度為：2.8
　　2011年執行標準：GB/T3880.2--2006①
　　7系鋁合金是另外一種常用的合金，品種繁多．它包含有鋅和鎂．比較常見的鋁合金中強度最好的就是7075合金，但是它無法進行焊接，而且它的抗腐蝕性相當差，很多CNC切削制造的零部件用的就是7075合金．鋅在這系列中是主要合金元素，加上少許鎂合金可使材料能受熱處理，到達非常高強度特性。這系列材料一般都加入少量的銅、鉻等合金，而其中以編號7075鋁合金尤為上品，強度最高，適合飛機構架及高強度配件。
7系鋁合金屬Al-Zn-Mg-Cu系超硬鋁，該合金是20世紀40年代末期就已應用于飛機制造業，至今仍在航空工業上得到廣泛應用的超高強度變形鋁合金。其特點是，固溶處理后塑性好，熱處理強化效果特別好，在150℃以下有高的強度，并且有特別好的低溫強度；焊接性能差；有應力腐蝕開裂傾向；需經包鋁或其他保護處理使用。雙級時效可提高合金抗應力腐蝕開裂的能力。在退火和剛淬火狀態下的塑性稍低于同樣狀態的2A12.稍?xún)?yōu)于7A04，板材的靜疲勞.缺口敏感，應力腐蝕性能優于7A04.密度為2.75

fangyunsheng 發表于 2018-11-15 10:48
1. 卡爪細長，存在變形的可能；
2. 卡爪與氣缸的連接，只從圖片看，卡爪受力對緊固螺栓產生剪切作用，如果 ...

您好，您這兩點說的很對。我也考慮更改氣缸氣爪的型號，改螺紋孔為橫螺紋孔緊固，您看是否會好很多。
另外，加工的卡爪，結構我也做了改變，現在考慮最好也把材質更換一下，您這邊有什么建議用的材質來做這種卡爪和這種工作，承載受力方式的

1. 卡爪細長，存在變形的可能；

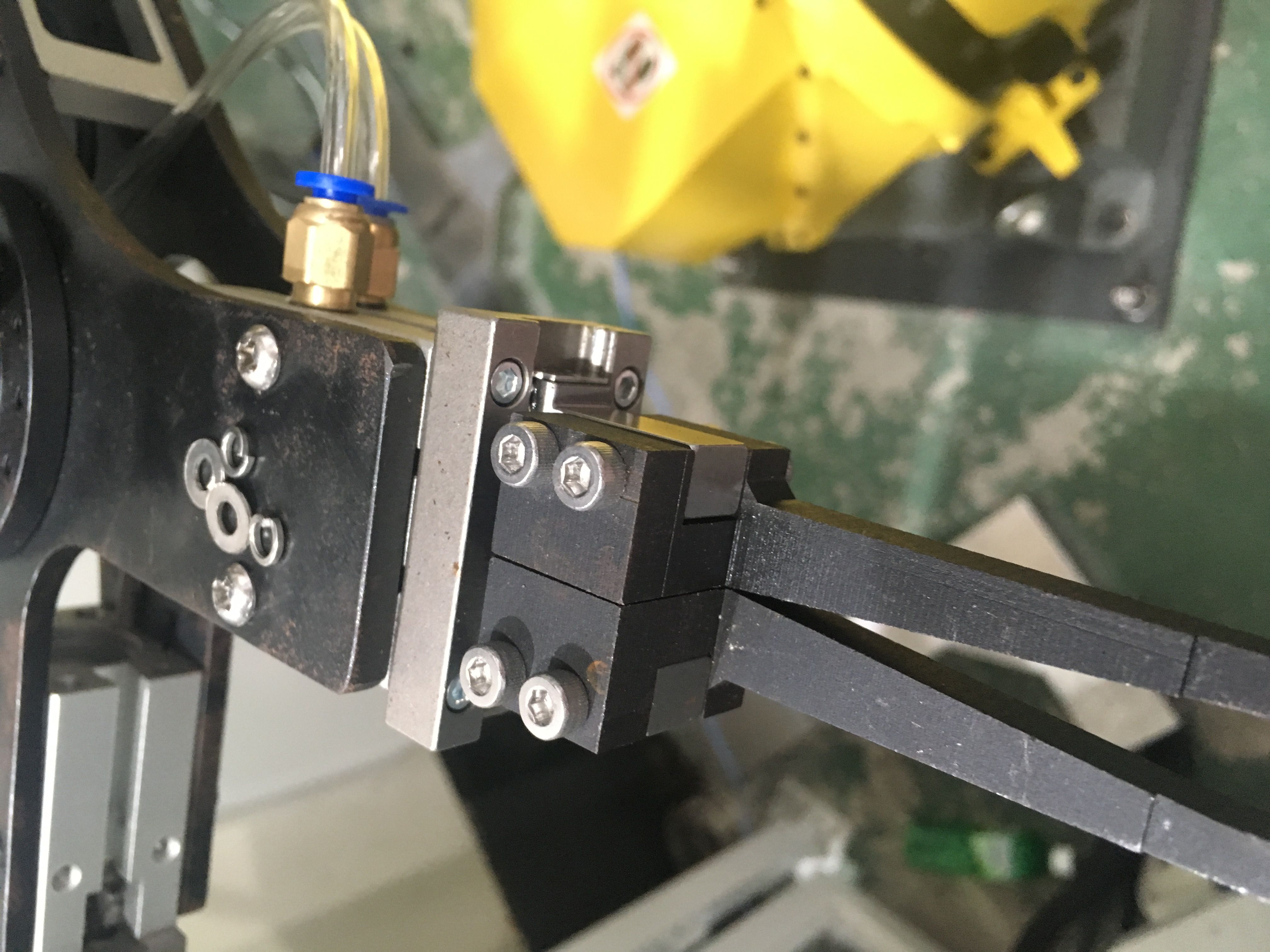

2. 卡爪與氣缸的連接，只從圖片看，卡爪受力對緊固螺栓產生剪切作用，如果沒有其他定位銷或者止口來承受這個力，螺孔的間隙或者螺栓的變形均可能導致卡爪產生扭轉，也就最終無法夾緊工件了。

看圖片卡爪是鋼材，夾取的零件1kg，卡爪不大可能會變形。卡爪如果特別長，就有可能卡爪端部會傾斜下沉，至于兩個卡爪端部張開不能夾取工件，建議題主調節下卡爪與氣缸連接部位，或者調整氣體速度

其實是氣爪上面那個直線導軌最薄弱，

烈火_a8405 發表于 2018-11-12 23:00
您的答案給了我靈感。問題簡單化，方向正確了，解決起來真的簡單很多

不謝
那天要飯到你的城市了，記得請吃飯

liuxiaoran 發表于 2018-11-8 13:04
一般的基本原則，變形就是剛度不足，你這個屈服了，剛度不足怎么改善1，短。
2，厚（加三角支撐之類本質也 ...

您的答案給了我靈感。問題簡單化，方向正確了，解決起來真的簡單很多

烈火_a8405 發表于 2018-11-7 13:01
首先，卡爪這么長是產品必須的，其次，可能是我沒說清楚，卡爪夾持的是電極夾具+工件，一般不超過1kg。我 ...

樓主圖片貼出來的這個零件，如果發生變形的話，一定是從最細的地方開始的，肯定不會是根部。因?yàn)槟莻€(gè)位置的材料厚度最大，負載加上去之后產生的應力是最小的。
所以有沒有變形，直接拿起來，把手指伸長的部分去靠一個平面，一試便知。

這個夾爪，如果沒有增加減壓閥的話，加持力是足以讓零件變形的，也足以讓夾爪自身?yè)p壞，這并不是更改固定方式能改變的，而是夾爪內部的導向機構自身能力決定的。建議你還是檢查一下。

這個東西了解一下，一種氣動夾爪，模擬人手尖端動作的，加持小而精密或是軟的零件挺好用，我找找照片
