三點確定一面

MATRIXIV 發表于 2018-10-17 14:36
把它當成機構簡圖,就不存在加工精度問題,這是一個理論問題.
過約束不會影響自由度的計算,一根導向桿限制4 ...

明白了，謝謝

一展刀鋒 發表于 2018-10-17 16:06
樓主這個是公司內部的教程嗎？看起來還不錯

是網上找到的一本講非標設計基礎的書

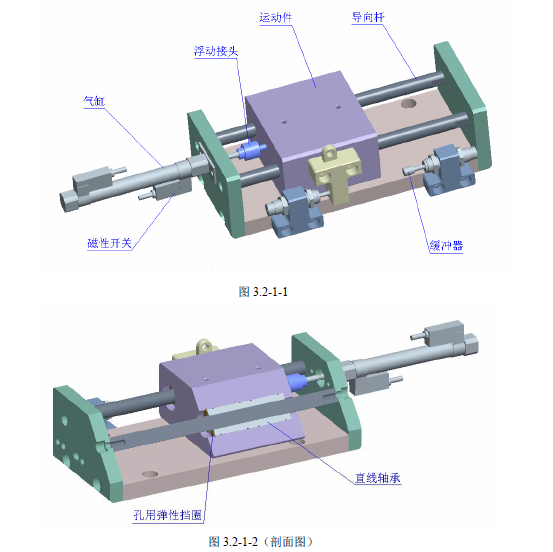

嗯是在講氣缸直聯滑塊的過定位，使用浮動接頭可避免該過定位

這是常用的一個機構，我沒有覺得過約束。

贊

3樓4樓說得對，也很詳細。

兩根導桿的安裝精度，運動件上導桿孔的加工精度，對三個方向的尺寸精度都影響運動件是否能順暢。

兩根導桿就是過約束了，你看一看一根有那些約束，添加第二根只是控制了旋轉，在其他方向上都屬于過約束
