也可以這么做

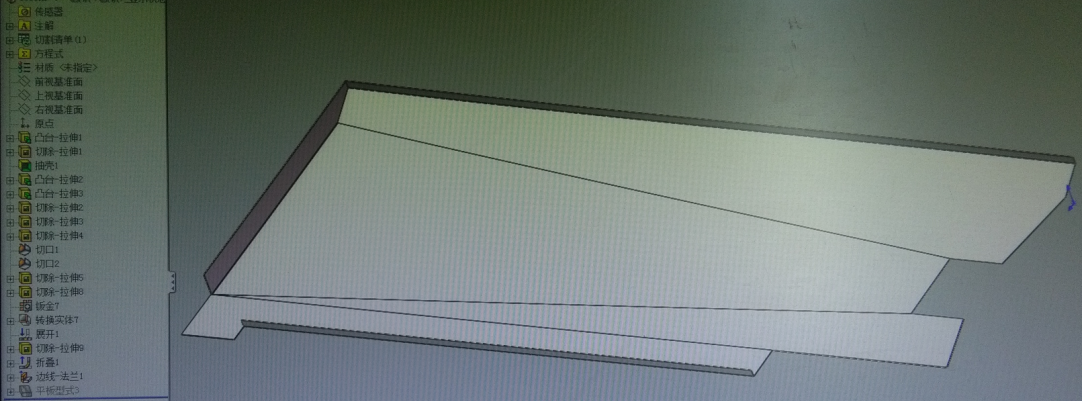

/ A8 V8 X4 c7 H" l' x8 D! k+ j這個圖，用SW鈑金工具也好弄的。這件鈑金展開工藝圖根據這圖的尺寸另外換算制作的話，也不會有什么問題。
但這圖只能做個尺寸參考，如果想直接從這張圖上出直接出展開工藝圖，建議還是不要吧。
) S$ _, r( H( o; r6 ?1 g再者，人家才畢業一年，作為老司機你可要包涵哦，不要這么大驚小怪的嘛
0 R* d3 `* C% S2 T8 t+ e) r
8 q. N3 P3 j) d/ m. L' U0 Z, E7 H
( R% m; f1 T* d9 L, S
8 g; h0 l- R: ?- i5 Q

能把你的設計用圖紙表達清楚來了，用什么功能重要嗎？

Venerealulcer 發表于 2016-9-20 12:53
如果是專業做鈑金的，老老實實用鈑金功能畫
% M9 C. P) x+ S2 E! K! k+ S4 `如果只是設計的時候順帶需要鈑金零件的
畫完處2D后，交給 ...

. V* `: n% L; G: T* f那你的2D圖紙要將特征尺寸標注清楚了，不然重新建模可能會有差別。
! a* u) W; }: w* J7 ?

Venerealulcer 發表于 2016-9-20 08:56
; L% P" M; ^$ [$ Y) g3D畫   大外形-切割-抽殼-拉伸缺少部分
8 ]; c1 E  c, B+ {, B' g2 y估計5~6步畫完。
) R4 I& I* |7 Y9 P; e0 A9 ]用鈑金功能畫，我不會- -

" c1 u% e, x/ h  @3 v1 G如果是專業做鈑金的，老老實實用鈑金功能畫
如果只是設計的時候順帶需要鈑金零件的
% M2 `% }- l, n' H! m畫完處2D后，交給鈑金廠去搞吧
9 s6 x. E3 A3 o6 i, d0 e" ^
3 b0 C7 z' p, _* t9 L) G: t+ W

3D畫   大外形-切割-抽殼-拉伸缺少部分
& U5 ~) n7 R5 e( Z6 W估計5~6步畫完。
用鈑金功能畫，我不會- -

必須用鈑金模塊畫才對。

鈑金模型還是要使用鈑金模塊的命令來建模，不然后期展開模型時會有各種問題，該加撕裂縫的沒有，折彎相互干涉的情況也可能存在，工藝性很差。

要用基體
