如圖，為什么軸承套外圓上要開一個30的槽呢？

查看數: 12136 | 評論數: 31 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2013-3-28 21:45

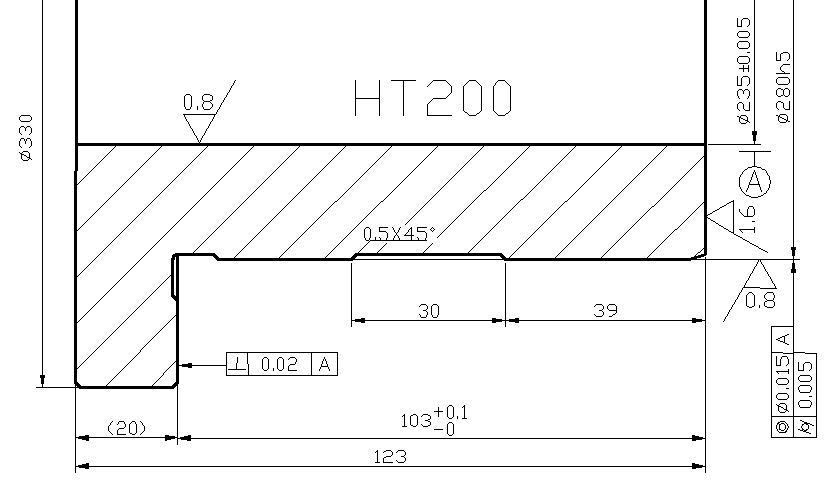

近日在車間見了一軸承套（見下圖），自己看了下圖紙，簡略地畫了下圖（同見下圖）：是修磨后裝在墻板的精鏜孔里，要求可以轉動，不能太緊。兩軸承間安裝的滾筒大約1噸左右吧（個人估計）。問題：請問為什么軸 ...

回復

無葉123654 發表于 2019-9-9 14:25:30

我認為應該是為了減小摩擦力，另一個原因減小裝配面能更好提高裝配精度。

自動桌_CiI3a 發表于 2019-9-9 11:26:46

精加工的表面積減少了！而且減少接觸面積更利于裝配。外環肯定是不動的。

butongzhe 發表于 2019-8-30 09:20:48

優秀，很不錯

545968147 發表于 2013-5-1 17:51:33

減少摩擦力和排空作用

brwdw 發表于 2013-4-19 12:35:03

一部分是可以容納油脂，另一部分是兩點定位，安裝后精度有保證。個人理解。

NL35° 發表于 2013-4-19 12:16:40

潤滑

kwj1983 發表于 2013-4-19 10:09:56

一兩酒發表于 2013-4-3 22:40
當然要開一個30的槽！
你要是設計就一個280 h5，那才叫不懂設計。
裝第一個軸承的時候，h5雖然是松配合， ...

同感，這種裝配會被工人罵好幾天

RAJRLZD 發表于 2013-4-8 13:14:27

理解為拆裝方便

牧虎驚艷 發表于 2013-4-7 22:36:22

應該還有個孔，是油槽
