連桿運動仿真模擬錯誤分析

查看數: 2451 | 評論數: 12 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-4-20 10:26

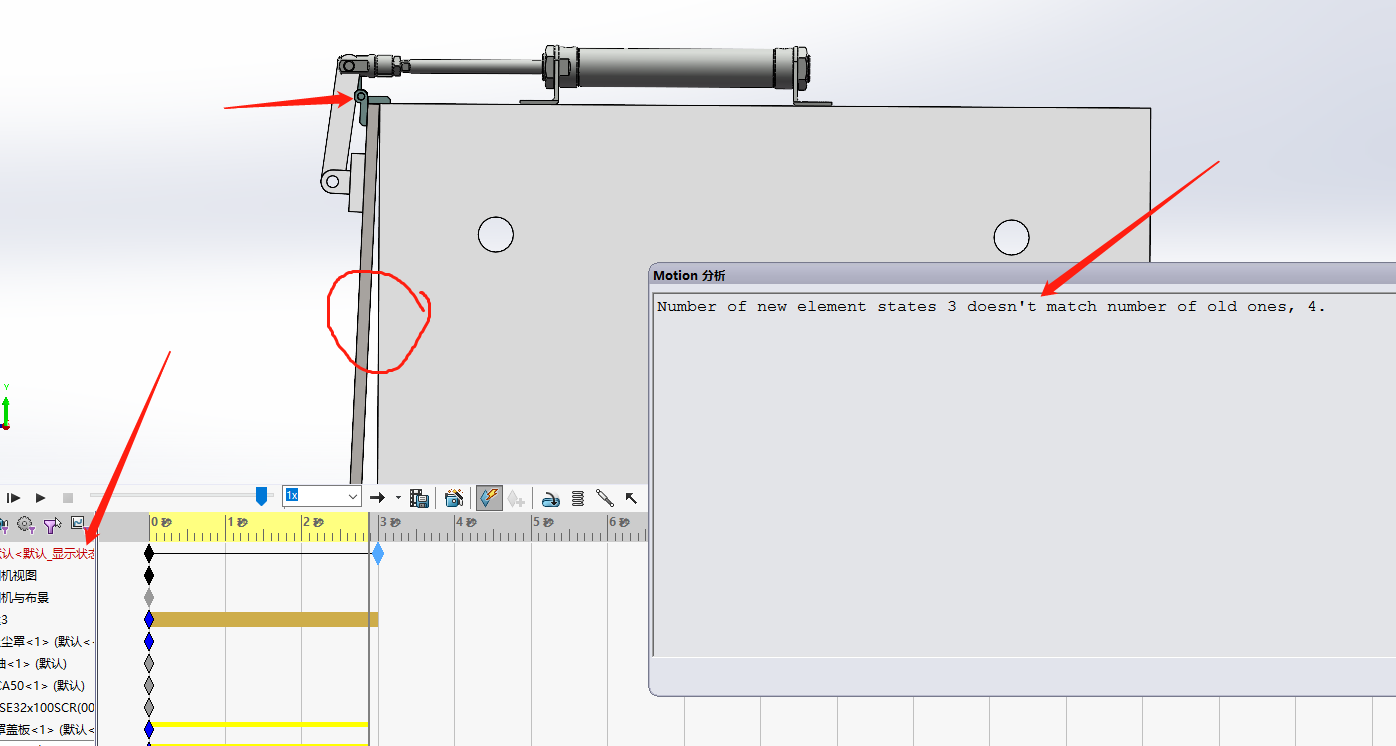

連桿機構約束后，手動動作是正常的，但是用motion仿真模擬，出現推不到位的情況（氣缸形行程沒走完），而且出現圖片里這種情況，上面用鉸鏈連接，鉸鏈約束給的角度是90度，有哪位大佬知道 ...

回復

15766377718 發表于 2023-4-21 10:26:24

看著那個拉手自由度限制鉸鏈打不到90度了

春雪zw 發表于 2023-4-21 09:57:33

看圖是有死點了

吃饃的魔 發表于 2023-4-21 09:46:34

長頸鹿大師兄發表于 2023-4-21 08:55
既然是仿真，有可能是碰撞干涉，在普通裝配圖中開個傳感器查一下干涉檢查

不是直接查干涉檢查嗎？傳感器是干嘛的？

長頸鹿大師兄 發表于 2023-4-21 08:55:13

既然是仿真，有可能是碰撞干涉，在普通裝配圖中開個傳感器查一下干涉檢查

dickych 發表于 2023-4-21 08:47:27

畫畫氣缸魚眼中心軌跡，擺桿孔軌跡你就明白了

吃饃的魔 發表于 2023-4-20 16:54:07

達達來了發表于 2023-4-20 16:02
草圖模擬了一下這個結構可以

我這邊草圖模擬也可以

達達來了 發表于 2023-4-20 16:02:00

草圖模擬了一下這個結構可以

吃饃的魔 發表于 2023-4-20 14:53:16

bsw1121 發表于 2023-4-20 13:57
氣缸也用鉸接

這個沒必要吧

bsw1121 發表于 2023-4-20 13:57:42

氣缸也用鉸接
