奔跑___不停歇 發表于 2023-3-6 10:49
我那個是測拉簧的，十來年前的項目了，照片要找下。

本質就是設計的應力小于許用應力。。
4 F) b+ c* A! U+ Y% p
8 V& @0 \- @9 Q. Y0 q' k表現為截圖的設計參數就是：線徑，彈簧直徑，匝數，材料。。然后就是加載了。
; V% F0 r  ?2 b3 ?3 i" k0 u

kxh 發表于 2023-3-6 07:30
我們公司也有彈簧需要做測試，不知兄弟能否把你得測試機給個圖片參考下！

我那個是測拉簧的，十來年前的項目了，照片要找下。

奔跑___不停歇 發表于 2023-3-5 08:10
彈簧也是金屬，如果設計的時候不在規定的重量和拉申壓縮尺寸內的話，很快就壞的。我做的項目中，曾經就因為 ...

我們公司也有彈簧需要做測試，不知兄弟能否把你得測試機給個圖片參考下！
& B' t7 X9 {# {

水水5 發表于 2023-3-5 19:11
常見材料的拉力應變曲線，我們都有，而且屈服強度很容易得到數據比較穩定。
0 f# y1 l5 r( B; k0 T* L& `但是疲勞曲線即破壞次數與加載 ...

1，疲勞確實非常的復雜和不準確。其實我個人是反疲勞的，這個話很容易被誤會。
2，屈服的五分之一和十分之一，我不清楚 你的行業和具體案例，但是對于大部分情況下，這個太保守了。。事實是大部分工程中，最多的是彎曲模式的疲勞，其對稱疲勞大約50%極限強度，有時候甚至不比屈服低甚至比屈服高。例如最典型的304鋼，最最常用的那種，屈服在200-240，真實的標準測量疲勞有250這個數量級。

機器畫家 發表于 2023-3-5 15:52
借樓請教一個問題，我有一個泵里面用的彈簧，需要工作2億次，請問有什么計算公式嗎？
$ h( ^. h2 h+ K2 |- C+ ~手冊上找到的都是大 ...

無限壽命是1千萬次。。但是這個工程經驗值。。而彈簧默認就是幾億次，2億4億是實驗，不是你的泵這樣，而且彈簧可以看是特例。
2 h0 z* u  t) Q& m2 I3 ]' ?! V疲勞的計算真實精度很差，影響的因素非常多（載荷，表面，尺寸，溫度，應力模式，可靠性），所以沒必要糾結這個，當然，你也可以用GOODMAN或者GERBER去校核2e8次的壽命，這個一個綜合的平衡。你要理解和解釋清楚即可。。

- q) b. }" S. H8 x; E/ g其實你用常規的就行，不用特別糾結2e8，除非你專門做彈簧的。有人問你能解釋就行（估計你是解釋不清楚），另外，彈簧是受剪切，剪切的強度和彎曲磨損也有差別的（就是上面說的應力模式的影響）。。

% W1 @) C( ?* T% l) I
0 |1 I- b1 P1 v7 h+ \常見材料的拉力應變曲線，我們都有，而且屈服強度很容易得到數據比較穩定。
但是疲勞曲線即破壞次數與加載應力的關系，卻只能實驗得到，而且不只和材料有關系，還和表面處理熱處理內部晶粒等等都有關系，這就涉及到制造工藝了。所以，即使你計算出來了。大概率也需要實驗驗證。反過來說，沒有疲勞曲線，計算又有什么依據呢？
我一般都是往大了放，使勁往大了放。比如應力是屈服強度的五分之一甚至十分之一。因為大部分鋼材有無限疲勞壽命。
9 h2 c! R/ j4 I/ W% H

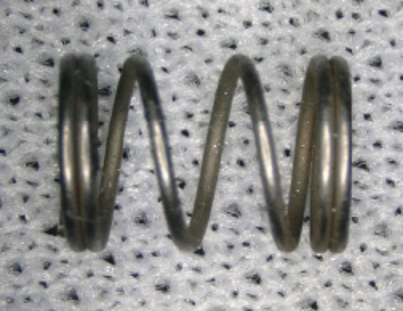

借樓請教一個問題，我有一個泵里面用的彈簧，需要工作2億次，請問有什么計算公式嗎？
. n7 q% H& W# I( Q7 F手冊上找到的都是大于2千萬次的，不知道能不能大于2億次。

) H# F# A' _3 W& F; J+ y

老虎學者 發表于 2023-3-5 11:15
; T( O  H+ ?# Y& J一張口就北美都沒人了，造謠都不用擺論據了。
9 z2 @& D3 Y0 n- Y$ _* H這真是自由的時代，你不會以為疲勞校核就是幾個公式吧

“傳統的汽車發動機江河日下，北美快沒人了，居然沒人會校核”，眼瞎瞎嗎？理解不了嗎？
我說北美沒人是我們公司北美沒人了。傳統汽油發動機在美國的研發10年前就開始快速衰減了，這領域最大的零部件公司裁員或者流失美國本土超過90%，不是90%，是百分之99%，已經關門了。
' P) h; R, s9 _$ _" R
這么一個到處都可以抄的玩意美國人會干不了，當然你這是傻缺還真大概率干不了。。。你他媽弱智還是當我弱智。

另外，要不是汽油傳統發動機江河日下，屌絲我也大概率不還來這里和你這種傻逼打成一片。


" N$ [, H- F2 P6 ]/ [0 ?滾。不要和我說話。

額剛把額的垃圾箱又翻了一便，發現很多計算工具軟件根本沒用過，因為壓根兒沒用武之地。大哥，你書讀的多，不如把這些計算編程軟件吧。你說一成熟的計算，干嘛讓幾億人花腦袋記啊？額又不是學數學的。人都說知識也是個迭代過程，人家學軟件的都幫你們迭代了，你居然老想著用人腦迭代。那種腦袋，額想應該是博士院士級的，肯定不是額們這種屌絲。農場主只負責投飼料，他們不關心火雞在干什么？所以不會關心他家的火雞會不會計算。他知道咋算就行了
