請教：微米級的龍門滾珠絲杠傳動如何檢測和校正？

查看數: 12038 | 評論數: 42 | 收藏 5

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-9-29 14:44

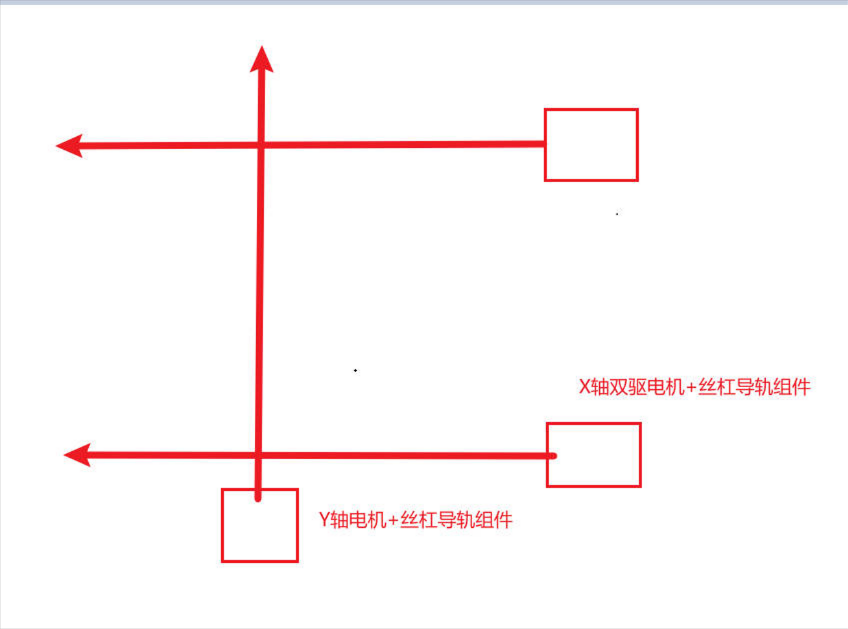

本帖最后由共產可期于 2022-9-29 14:53 編輯背景：目前需要做一個龍門結構的設備，利用伺服電機+THK研磨滾珠絲杠+THK直線導軌傳動，運動尺寸XY分別為1米x1米左右。需要保證兩根X軸的平行度、X和Y的垂直度。對X ...

回復

g156081310 發表于 2022-10-12 18:00:28

yxh0735 發表于 2022-10-12 17:14
三坐標了解一下

三坐標一般與真值誤差也是3+L/300u，并且三坐標基本算請再

g156081310 發表于 2022-10-12 17:58:02

同創達-葉工發表于 2022-9-30 09:02
不用上光柵，磁柵即可。光柵的成本確實要比磁柵要很多。你這個只是微米級，又不是0.幾的微米。你看下磁柵 ...

雷尼紹的光柵尺不補償，一米1個絲左右，但是線性好，磁柵尺什么時候這么高精度了

yxh0735 發表于 2022-10-12 17:14:22

三坐標了解一下

共產可期 發表于 2022-10-8 19:21:53

走江湖發表于 2022-10-8 14:00
你這東西主要是靠加工和裝配上面設計上沒什么特殊的，參照一般的機床設計即可

設計時需要考慮加工和安裝檢測調試，如果安裝檢測調試方法不一樣，那設計就得提前考慮好。我們這邊也沒有什么高級鉗工，到時候是自己動手安裝檢測調試。

補充內容 (2022-10-9 14:39):
哈哈哈，所以就很尷尬

如果沒有精密設備的裝配經驗十有八九是不成功的發表于 2022-10-9 09:23

共產可期 發表于 2022-10-8 19:20:38

大白小白發表于 2022-10-8 13:53
你設計加工時，預留光柵，磁柵的安裝位置，控制器預留接口，裝配精度OK就OK；裝配精度不行就靠硬件軟件去 ...

電氣同事說他們沒法根據光柵尺實現閉環控制......

走江湖 發表于 2022-10-8 14:00:22

共產可期發表于 2022-10-8 13:48
結構設計人員，沒多少精密裝配經驗......

你這東西主要是靠加工和裝配上面設計上沒什么特殊的，參照一般的機床設計即可

大白小白 發表于 2022-10-8 13:53:23

共產可期發表于 2022-10-8 13:48
結構設計人員，沒多少精密裝配經驗......

你設計加工時，預留光柵，磁柵的安裝位置，控制器預留接口，裝配精度OK就OK；裝配精度不行就靠硬件軟件去校調。

就算別人沒有光柵尺達到了這個精度，你安裝了光柵尺達到了比他不弱的精度，

在PK時，你的光柵尺就是一個宣傳的亮點。

共產可期 發表于 2022-10-8 13:48:14

走江湖發表于 2022-10-8 11:02
不要慌看看常規機床怎么干的就行了

結構設計人員，沒多少精密裝配經驗......

走江湖 發表于 2022-10-8 11:02:51

不要慌看看常規機床怎么干的就行了
