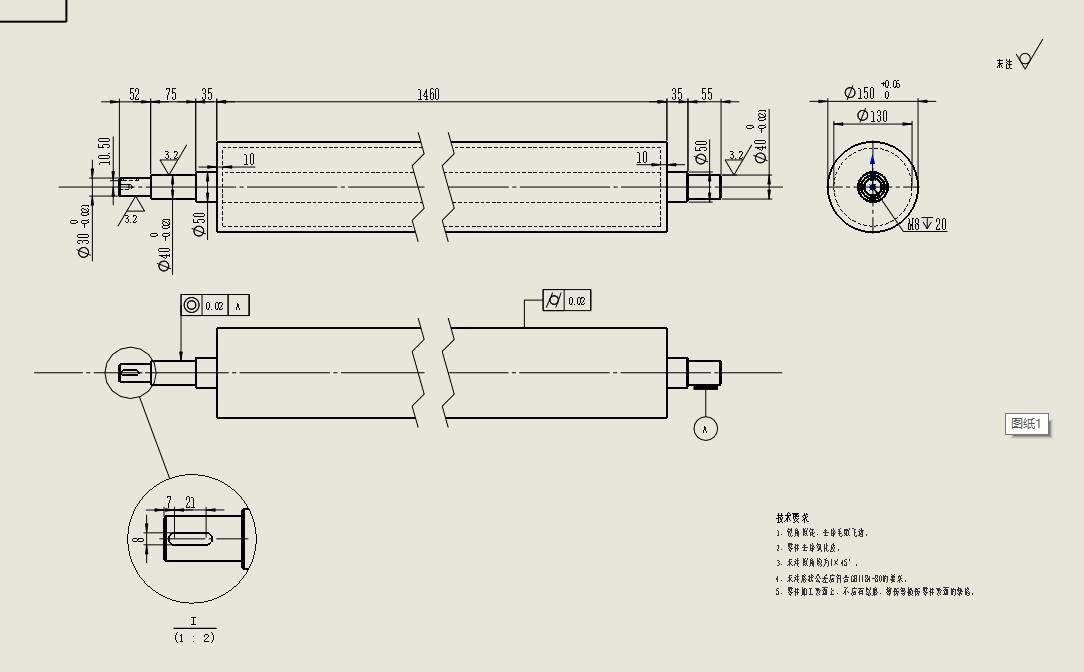

粗看一眼，右上角的未注表面粗糙度符號有問題；技術要求里，應該需要注明未注尺寸公差參考標準

laiyiming 發表于 2020-8-17 08:23
基準A應該為中心線。即40的臺階和中心孔。鍵槽一般標鍵槽深度。

基準不能標注在軸線上

laiyiming 發表于 2020-8-17 08:23
基準A應該為中心線。即40的臺階和中心孔。鍵槽一般標鍵槽深度。

按照制圖標準，基準及被測要素禁止取用軸線。

1、對于長軸，一般是兩個基準，基準A與基準B，分別在兩個軸承位置處，像樓主這樣只標一個很短的圓柱作基準的，很少見。
2、見圖所想表達的意圖，是以軸線作基準。是中心要素而不是表面要素，中心要素請和尺寸線對齊。
3、同軸度一樣是中心要素，一樣需對準尺寸線。
4、對于精度是0.02的尺寸，標光潔度3.2是不是有點不合適了？
5、其余是非加工面，然而卻有個0.02的圓柱度，是不是也不合適？

wn464574401 發表于 2020-8-17 09:31
以下幾點，建議樓主每條都去查一下標準就明白了。
1、圓柱中心軸線基準A標注位置不對；
2、同軸度標注位 ...

對加工不太熟悉，圓柱度0.02，是7級精度，不好加工嗎？

以下幾點，建議樓主每條都去查一下標準就明白了。
1、圓柱中心軸線基準A標注位置不對；
2、同軸度標注位置不對；
3、鍵槽標注方式不太好，且無公差；
4、對圓柱度0.02有疑問，能加工出來？
5、另外多一句嘴，樓主兩個軸承軸向是準備怎么固定的

材質是什么？最好標注總長，留一個自由尺寸。

鍵槽那個位置要剖開，表達鍵槽寬度，深度尺寸和公差，鍵槽加工面對粗糙度。

中間是空心管？至少搞個剖視圖，而且兩端臺階工件是焊上去？標注至少搞個基準點標注，
