歲月如刀斬紅塵 發表于 2019-9-17 08:41

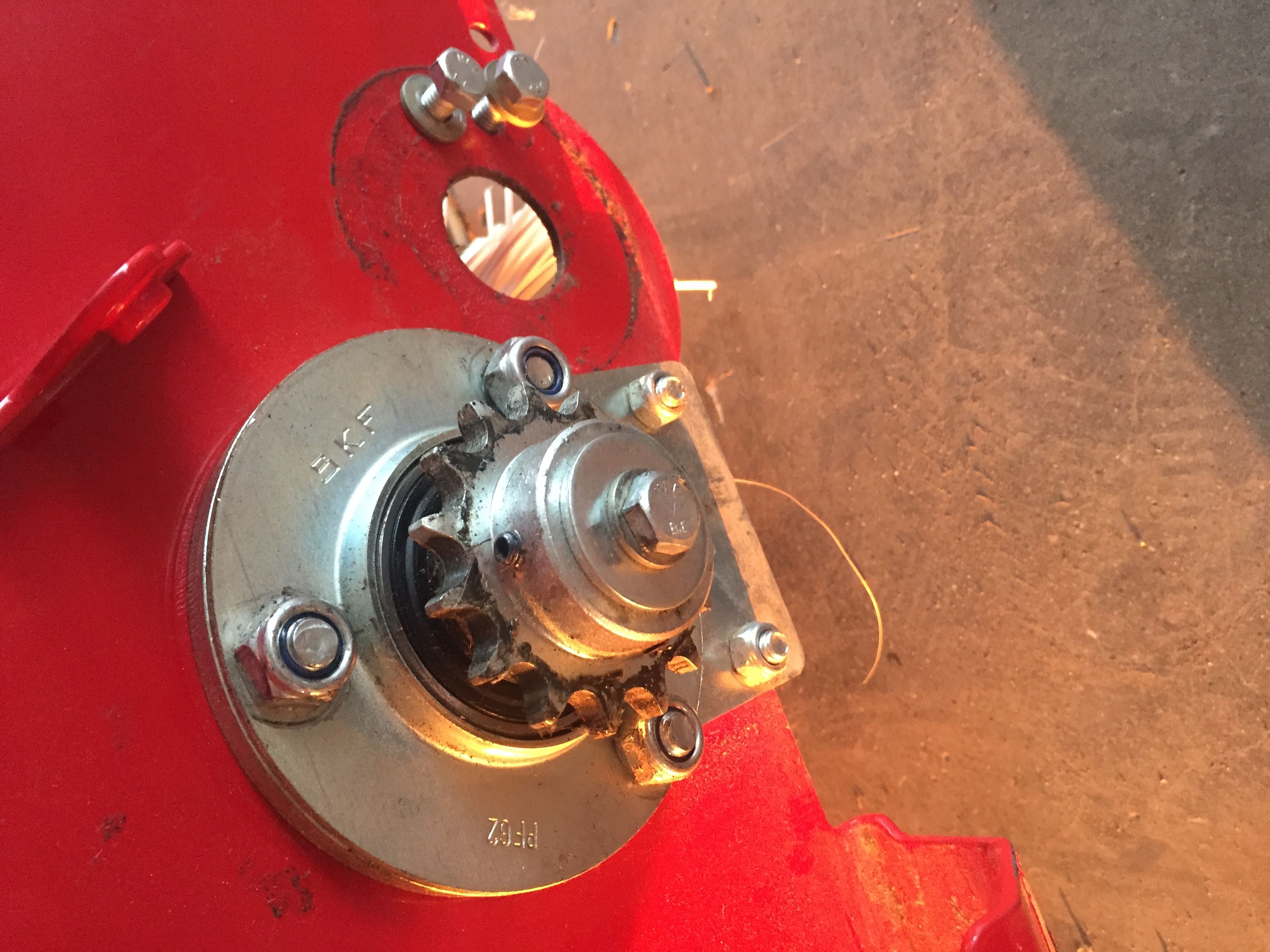

鏈輪和軸應該還有個鍵鏈接，防止徑向轉動，防止軸向移動就靠軸肩和軸端擋圈

準的，另外補充一下鏈輪內孔兩端有卡簧糟防。止軸承側向移動

官方搜索就能找到

AYU_cMQm6 發表于 2019-9-17 20:23
請問下兄弟，鏈輪上的緊定螺釘是做啥用的，還有軸肩的話圖中好像看不出來，因?yàn)椴鸩坏?，不曉得有沒軸肩

緊定螺釘也是限制鏈輪和軸相對運動的

未來第一站 發表于 2019-9-17 21:12
這種軸承結構農機上用的最多，自帶法蘭或支撐座的軸承，再就是那鏈輪的結構。

請教下大佬這個鏈輪結構是怎樣的，能具體說下么，或者有沒圖片啥的

浣溪沙 發表于 2019-9-17 20:58
還有就是錐度鎖緊。。。。沒看到實物圖，不好說

對哦，貌似有那種可以直接靠錐度鎖緊的鏈輪

遠祥 發表于 2019-9-17 20:41
是不是防的，從外形上看感覺質量部咋樣呀

應該不是，直接國外買回來的老外設計的，農機設備所以看著比較粗糙

AYU_cMQm6 發表于 2019-9-17 20:18
大佬厲害，的確是農機，請問大佬怎么看出來的

這種軸承結構農機上用的最多，自帶法蘭或支撐座的軸承，再就是那鏈輪的結構。

xushengewei 發表于 2019-9-17 08:53
應該是個帶凸臺的鏈輪，用鍵槽和銷釘固定的

還有就是錐度鎖緊。。。。沒看到實物圖，不好說

是不是防的，從外形上看感覺質量部咋樣呀
