我真沒見過

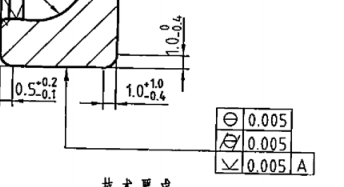

第一個貌似內徑變動量

steven8888 發表于 2019-9-11 15:08
所以應該是 橢圓度，  錐度   和垂直度。

軸承外圈，大佬正解

steven8888 發表于 2019-9-11 14:59
1、 單一徑向平面內，內、  外徑變動量
2、平均內、外徑變動量
3、外徑表面素線對基準端面傾斜度變動量。 ...

所以應該是 橢圓度，  錐度   和垂直度。

1、 單一徑向平面內，內、  外徑變動量
2、平均內、外徑變動量
3、外徑表面素線對基準端面傾斜度變動量。

應該是軸承內圈或 外圈零件吧。

用戶x 發表于 2019-9-11 10:08
這不是靠猜的吧，大哥，認識就是認識，不認識就是不認識，就算圖片放全，你猜出一個結果，我也不敢信啊

是能猜個大概，你說的有道理，但問題是我要的不是大概，要的是確切意思

沒有見過

坐等大佬

一刀2017 發表于 2019-9-11 13:10
最下面一個應該是垂直度，很老的的標注了，現在不經常用了

嗯嗯，這是正解，謝謝大佬，見識真廣
