求教一個機械結構設計的問題

查看數: 4804 | 評論數: 15 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

OFT

發布時間: 2019-9-9 16:46

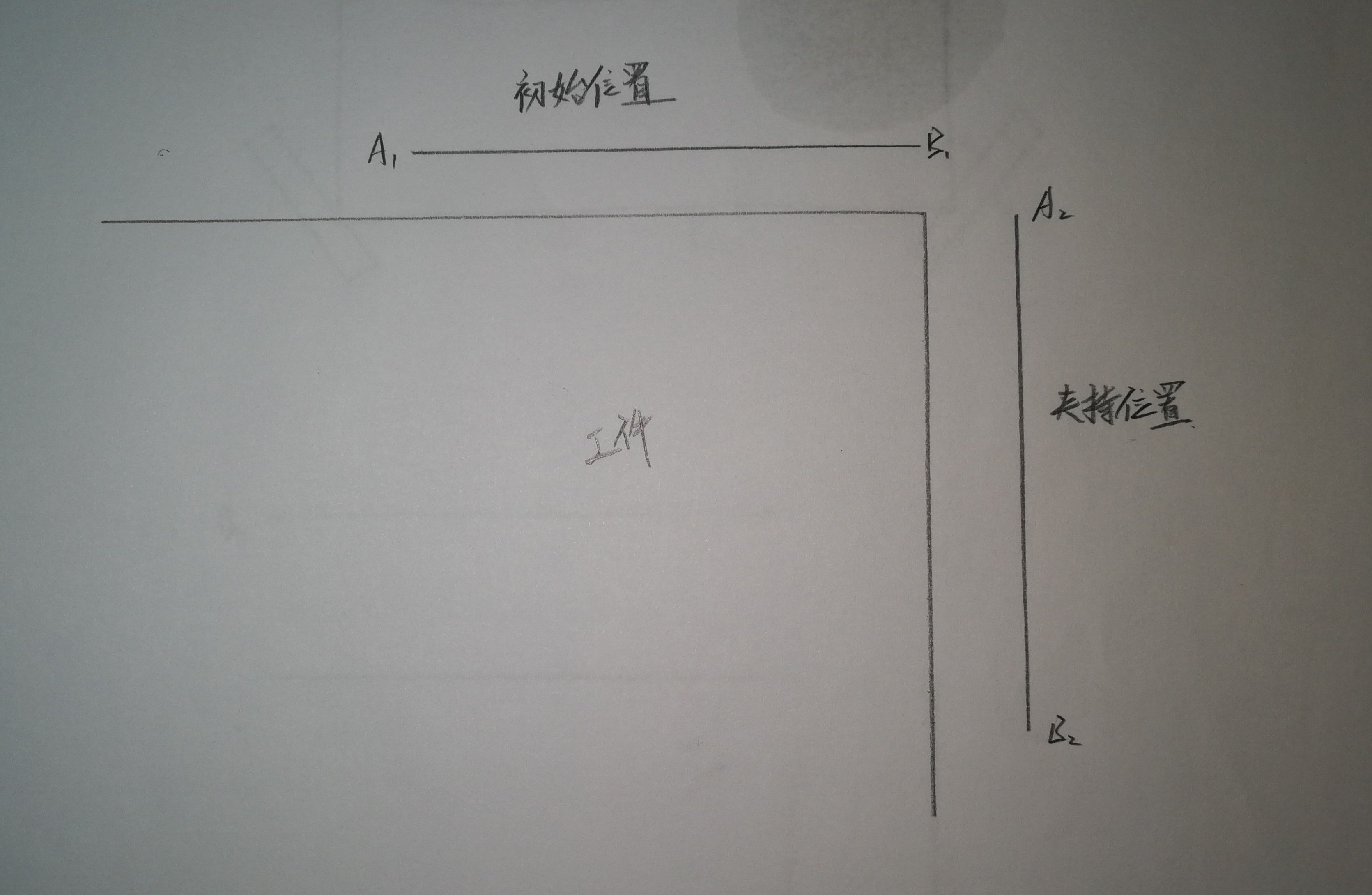

考慮用水平放置的氣缸做動力實現圖里的夾子位置移動，但是自己想了很久沒有思路，有沒有大佬能給張圖或者類似產品之類的，能實現這種運動啊，拜托，拜托 ...

回復

螺旋藻 發表于 2019-9-10 16:51:44

OFT 發表于 2019-9-10 16:40
放旁邊太長了，要求空間必須小

你模擬下四桿機構，四桿機構的設計方法其中一個是知道初始位置，終了位置，和一個中間位置，就可以作圖畫出來的。你可以試一下。

OFT 發表于 2019-9-10 16:41:17

飛沫123 發表于 2019-9-10 15:21
和公交車門有點像，等待大俠指導學習一下

用公交車門的曲柄滑塊原理應該可以實現這個運動，但是夾不緊吧

OFT 發表于 2019-9-10 16:40:03

螺旋藻發表于 2019-9-10 16:26
放旁邊不行么？

放旁邊太長了，要求空間必須小

螺旋藻 發表于 2019-9-10 16:26:19

放旁邊不行么？

飛沫123 發表于 2019-9-10 15:21:44

和公交車門有點像，等待大俠指導學習一下

大白小白 發表于 2019-9-10 14:49:38

OFT 發表于 2019-9-10 14:38
第一個方案考慮過用肘夾安裝的氣缸，但是用那個氣缸的話，在水平位置，夾子在夾持工件上方的左右兩邊，占 ...

你交代清楚你的空間限制問題，畫個圖示意下

OFT 發表于 2019-9-10 14:38:52

Bana丶凜彡發表于 2019-9-10 09:34
SMC,90度擺動氣缸，簡單粗暴，你值得擁有

第一個方案考慮過用肘夾安裝的氣缸，但是用那個氣缸的話，在水平位置，夾子在夾持工件上方的左右兩邊，占的空間太大了，因為夾子很長

學渣渣 發表于 2019-9-10 11:32:22

帥劍發表于 2019-9-9 17:02
沒懂意思，是不是想一個氣缸推動讓夾子轉過90度？A點B點分別按兩條軌跡走可以實現就像汽車側滑門軌跡 ...

正解
