solidwords繪制鈑金工程圖的問題

查看數: 2512 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-9-9 15:02

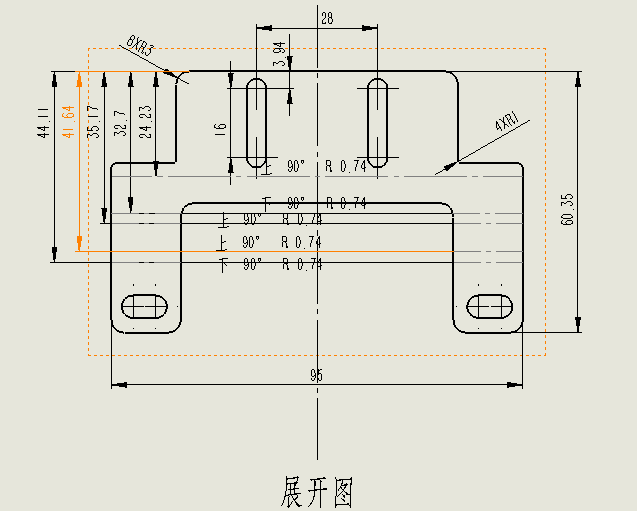

請問像圖中這樣標注彎度之類的標注可否正確?求指點!

回復

母線槽 發表于 2019-9-9 16:59:41

我們都不出鈑金展開圖

行者_Ve171 發表于 2019-9-9 16:31:05

鈑金展開圖，只需要標注一個尺寸作為比例調整依據，其他的不用標

北街17號 發表于 2019-9-9 16:16:34

小白呀

BabyBlu_jfBn1 發表于 2019-9-9 16:11:39

gujie 發表于 2019-9-9 16:05
圖紙比例1:1就可以

嗯嗯!

gujie 發表于 2019-9-9 16:05:26

BabyBlu_jfBn1 發表于 2019-9-9 16:04
哦哦謝謝~

圖紙比例1:1就可以

BabyBlu_jfBn1 發表于 2019-9-9 16:04:31

gujie 發表于 2019-9-9 15:58
不用標尺寸，半斤都是直接激光切的，折彎線標好就行了

哦哦謝謝~

gujie 發表于 2019-9-9 15:58:17

不用標尺寸，半斤都是直接激光切的，折彎線標好就行了
