dww1049517629 發表于 2019-9-2 09:49
我的意思是我通過三聯件調壓后的壓力穩定在0.4MPa，這時只要我執行元件的最大耗氣量小于三聯件的額定流量 ...

5樓解釋的很清楚了

你說的壓力降跟他說的壓力降不是一回事。不要搞混

水水5 發表于 2019-9-1 23:06
又簡單翻看了一下  現代實用氣動技術  這本書。
看到了前面有講流量特性的測定方法，我說說我對這個三聯件 ...

受教了，謝謝

曉昀 發表于 2019-8-31 23:10
“輸出多大流量，取決于負載消耗的速度”，層主說的對！樓主可能不理解這句話的意思。

選型三聯件原則：通過三聯件的額定流量要大于執行元件最大耗氣時刻的耗氣量。
我的意思是我通過三聯件調壓后的壓力穩定在0.4MPa，這時只要我執行元件的最大耗氣量小于三聯件的額定流量，我的執行元件就能平穩運行。我就想知道進氣口0.7MPa，出氣口0.4MPa,這個0.3Mpa壓降時通過三聯件的額定流量

塵世天涯 發表于 2019-8-31 22:15
輸出最高壓力，取決于減壓閥的開度

輸出多大流量，取決于負載消耗的速度。樓主不要把因果關系搞混

我的意思是我通過三聯件調壓后的壓力穩定在0.4MPa，這時只要我執行元件的最大耗氣量小于三聯件的額定流量，我的執行元件就能平穩運行。我就想知道進氣口0.7MPa，出氣口0.4MPa,這個0.3Mpa壓降時通過三聯件的額定流量

大雷1997 發表于 2019-8-31 20:19
看圖的意思是2000L

好像是的

又簡單翻看了一下  現代實用氣動技術  這本書。
看到了前面有講流量特性的測定方法，我說說我對這個三聯件的理解。
按書上的介紹，流量特性的測定大體上是這樣的：
在三聯件的后面加一個壓力表，再加一個閥門，加一個流量計。當然，三聯件的前面肯定也有流量計和壓力表。

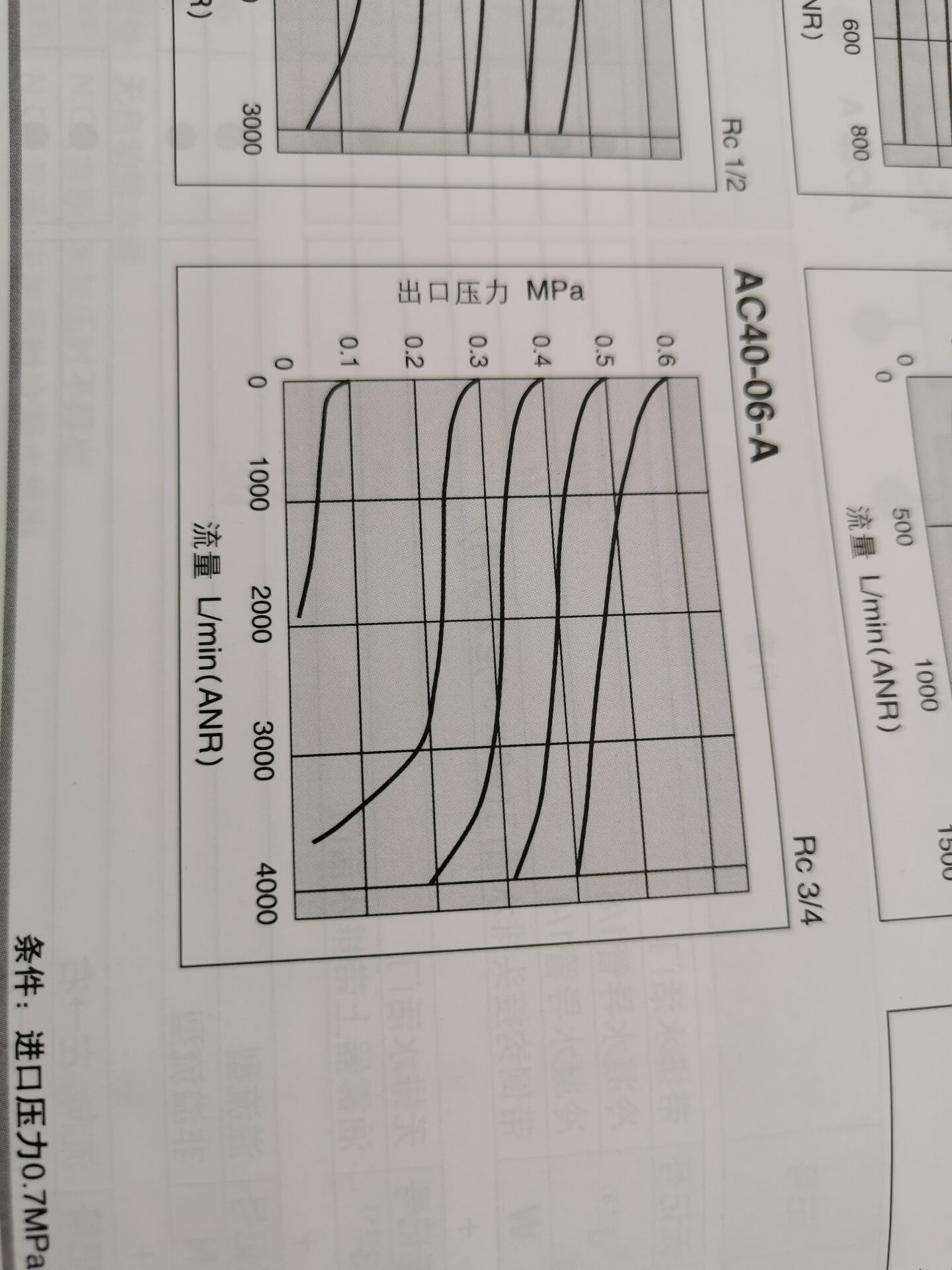

根據AC20-40A的流量特性。你調到了0.4兆帕，隨著你下游閥門的開大。下游的壓力表開始波動。
這就是產生了壓力降。壓力降就是這個曲線。通過曲線可以看出，在小于2500L/MIN時，下游壓力還能維持在0.3兆帕以上。
所以我姑且認為他能夠使用的流量應該小于2500.

假如你需要的流量較大。比如某個瞬間幾個氣缸同時動作。可能會造成瞬時壓力大幅度下降。
瞬時壓力大幅度下降有很多安全隱患。比如同管路上的某個氣缸正在夾緊，夾緊力過小可能造成設備意外故障。還有大部分先導閥都要求開啟壓力在0.3兆帕以上。若是同時存在較大振動，比如在機械手高速行走的瞬間，壓力下降與加速度共同作用可能會導致閥關閉。。。。等等。
根據經驗我認為0.1兆帕的壓力降已經接近我所容忍的極限。當然也要看工況。我大多數選氣動元件的時候都控制壓力降在0.1兆帕以內。

綜上，我建議你的負載能夠控制在1000L/MIN以內，這樣瞬時壓力不會下降太多。可以使用。

書上還提到，一般管道的流速控制在15至25米每秒。記得要折算成有壓狀態計算這個流量。

塵世天涯 發表于 2019-8-31 22:15
輸出最高壓力，取決于減壓閥的開度

輸出多大流量，取決于負載消耗的速度。樓主不要把因果關系搞混

“輸出多大流量，取決于負載消耗的速度”，層主說的對！樓主可能不理解這句話的意思。

輸出最高壓力，取決于減壓閥的開度

輸出多大流量，取決于負載消耗的速度。樓主不要把因果關系搞混

看圖的意思是2000L
