請教各位前輩公差的問題

查看數: 8355 | 評論數: 23 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-8-31 15:13

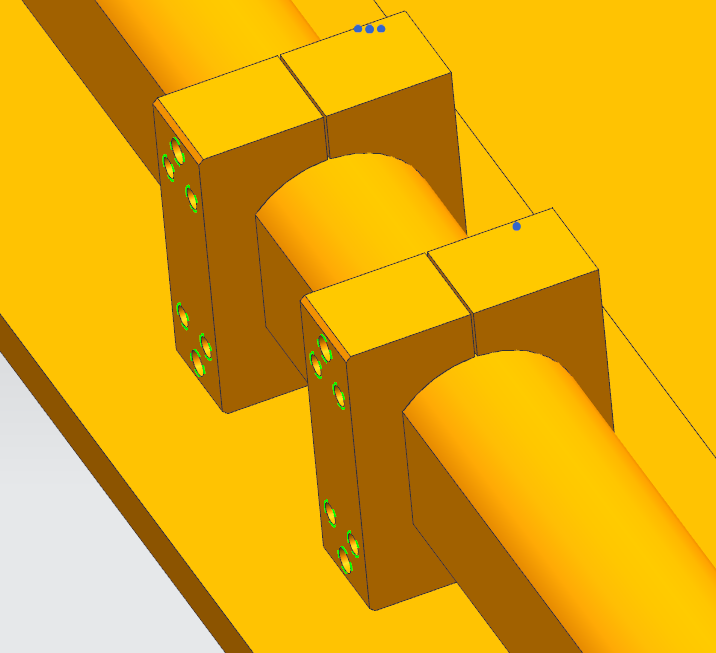

如圖，通過螺栓裝在軸上，平面我的意圖是作為一個角度定位面，為了方便安裝，同時安裝面貼合，我軸的公差是g6 孔的公差H7 這樣的話圖三中15的尺寸公差也是H7 請大神指點一下 ...

回復

卑微小尹 發表于 2019-9-5 17:20:42

加工費錢，裝配費力

看前方 發表于 2019-9-4 14:07:06

圖片左邊的零件是不是做一個矩形塊就可以了，兩側螺母拉緊的，兩個對接塊不用隔那么近吧

門前的小木橋 發表于 2019-9-4 13:51:18

拜讀!

2011ayoon 發表于 2019-9-4 13:18:27

這件高度公差和圓弧公差都可以放大點，圓弧+0.1，高度-0.1較為適合你想達到的效果，軸心定位用另半件實現，這半件只做方向定位

如果軸需要滑動，那么裝配時墊銅片也很容易，調整也方便發表于 2019-9-4 13:25

蘋果新 發表于 2019-9-4 11:58:10

塵世天涯發表于 2019-8-31 15:27
不確定你這樣設計的理由。如果是我，不會這么設計，左邊的零件加工難度太高，或者說費用高。平面和圓柱面過 ...

線割好像可以吧？

感謝提醒。線割可以。我已經更新描述發表于 2019-9-4 14:22

方賢東 發表于 2019-9-3 16:14:25

個人感覺R20不用標公差，直接搞到R20.1,R20.2這個樣子，0.5的偏差搞到1.5~2.5左右，17±0.02，裝起來妥妥的

白. 發表于 2019-9-3 13:45:18

單單把圖三拿出來看，你這樣設計的零件圖紙是完全沒得問題的，不過這個圓弧加一個平底，加工難度很大，上加工中心能搞定，但是圓弧與直線相交的那條線肯定是做不出的，那里需要倒圓角。一句話，單看圖上標準一點問題沒得，但是加工比較困難。結合你的裝配圖，這樣設計過定位了。（PS：2樓牛逼！！！）

LLL_ 發表于 2019-9-3 09:24:46

設計新手，看大家討論，學到了不少。

錢躍躍0518 發表于 2019-9-2 16:24:33

陌上古道發表于 2019-9-2 16:03
標注的公差理論上沒問題，但實際來講是多余沒用的，公差為了保證加工精度，而加工精度是為了保證裝配。你這 ...

謝謝你的建議，你說的很有實際意義
