齒圈夾緊定位工裝設計方案

查看數: 3973 | 評論數: 13 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-8-26 19:47

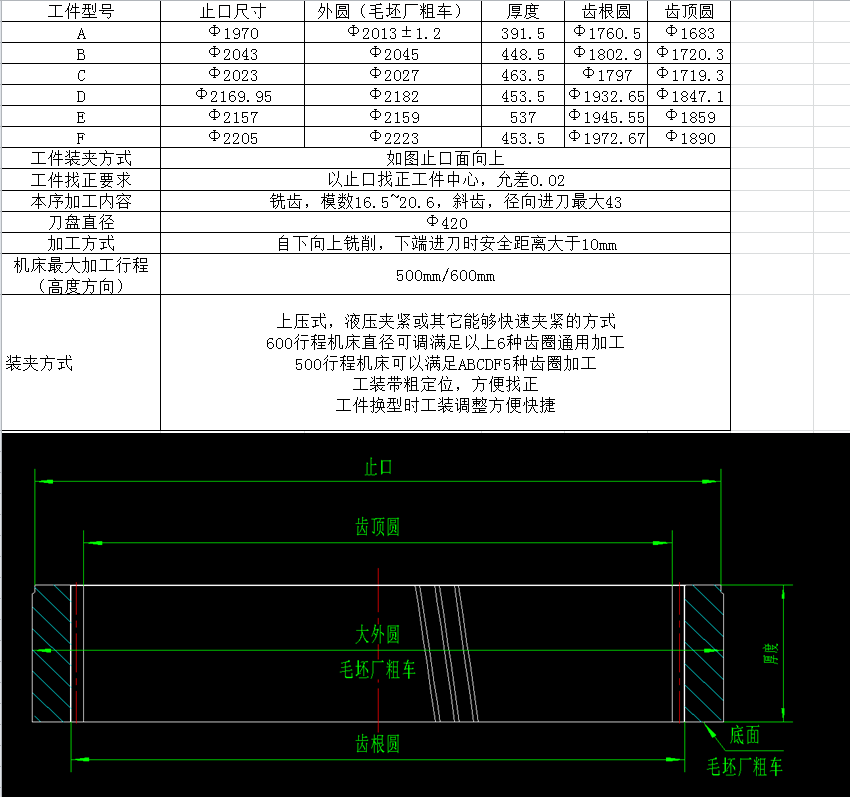

各位師傅大家好，今天來拜托大家幫我設想一個方案，最近事多能力有限，對于這個方案沒有太好的想法，希望各位師傅一展身手，讓我學習一些好的方法。圖中是我工裝的詳細信息，有六種齒圈，外徑從2013-2223。需要做到 ...

回復

13995936456 發表于 2019-8-28 08:31:19

可以液壓夾緊，油缸驅動一端，另一端通過鏈條進行定心設計，也可以用伺服電機正反轉帶動絲杠夾緊齒輪。

遠祥 發表于 2019-8-27 21:40:24

這9樣的產品，還是需要考慮如何做一個定位壓緊可靠的車床夾具吧。

林界8023 發表于 2019-8-27 10:58:36

主要是實現快速夾緊，其次是定位找正

林界8023 發表于 2019-8-27 10:57:58

別沉了啊，師傅們給點參考性建議

林界8023 發表于 2019-8-26 20:25:34

15136131925 發表于 2019-8-26 20:21
三抓卡盤也行啊

普通的不行，沒法定心啊，人工太慢，最好用液壓的，解放人力

林界8023 發表于 2019-8-26 20:25:01

15136131925 發表于 2019-8-26 20:19
這明顯要用到非標賬套，

能說的具體一些嗎？

15136131925 發表于 2019-8-26 20:21:42

三抓卡盤也行啊

15136131925 發表于 2019-8-26 20:19:52

這明顯要用到非標賬套，

suankun 發表于 2019-8-26 20:13:34

HAO
