負壓檢測設備會出現的一些問題，求教一下。

查看數: 4029 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-8-22 10:11

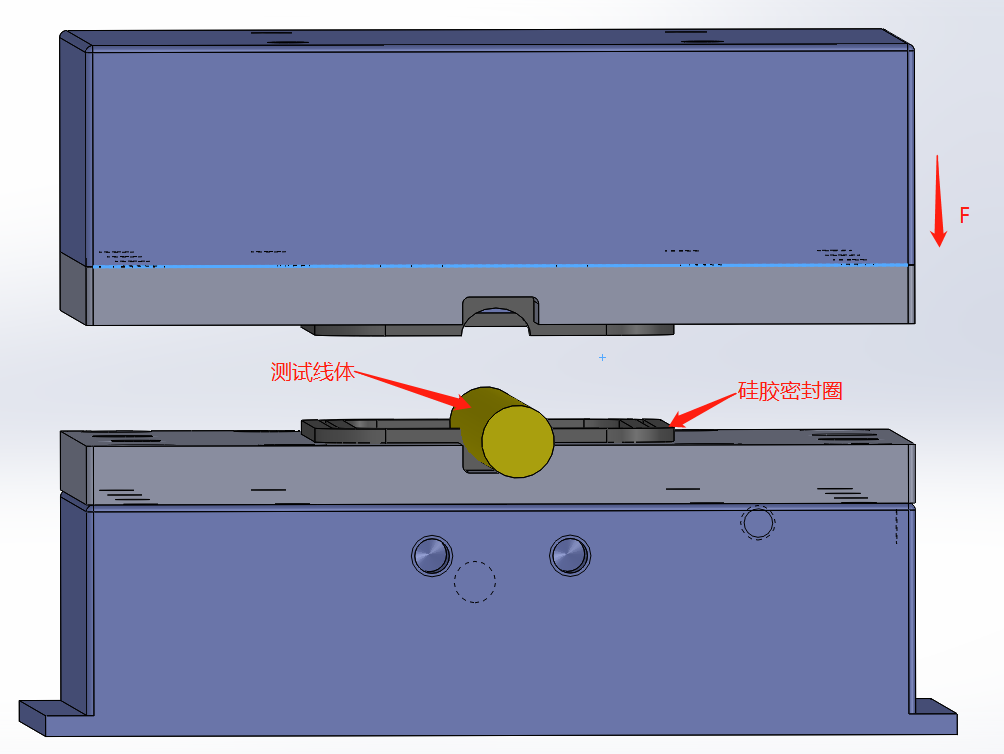

最近接了個項目，是個檢測一個治具氣密性的小設備，在試驗中，在這過程中出現的問題就是氣密性不夠，會漏氣。求教一下有沒有好的辦法解決一下。 ...

回復

lgckksse987 發表于 2019-8-24 08:16:47

壓的治具和硅膠接觸面小才壓的緊

遠祥 發表于 2019-8-23 18:14:28

我們這邊也是做氣密性設備的，我們用的密封條都是專制的，HT800，只有用對正確的密封條，才能減少問題。

優秀的我 發表于 2019-8-23 13:43:49

小胖子擠擠發表于 2019-8-22 14:12
圖一沒看清，不好意思，這種情況個人認為是硅膠受力不均。你把你的槽口改圓的看看

之前就是槽口是圓的，現在改成橢圓的試試看效果

小胖子擠擠 發表于 2019-8-22 14:12:52

圖一沒看清，不好意思，這種情況個人認為是硅膠受力不均。你把你的槽口改圓的看看

小胖子擠擠 發表于 2019-8-22 14:10:49

被測試的物體是什么材料的？用硅膠是沒錯，硅膠夠軟，但是你的硅膠使用前是什么樣的平的一整塊嗎？硅膠墊這里明顯用平的不合適呀，而且你的測試零件是圓的，為什么治具上要做方的？

優秀的我 發表于 2019-8-22 13:39:29

曉昀發表于 2019-8-22 11:31
上下半個治具合攏時，用什么壓緊固定？中間用密封圈，密封圈要有一定的變形量

密封圈是硅膠，硬度大概40左右

優秀的我 發表于 2019-8-22 13:38:46

13904059242 發表于 2019-8-22 10:21
這相當于半分的槽，側壁肯定會有錯位

請問有什么辦法能解決嗎，我打算把圓孔改成橢圓試試看

優秀的我 發表于 2019-8-22 13:37:46

曉昀發表于 2019-8-22 11:31
上下半個治具合攏時，用什么壓緊固定？中間用密封圈，密封圈要有一定的變形量

用氣缸壓緊
