菜鳥12345 發表于 2019-8-26 08:53
大佬 我想請問一下 這個裝置的排列效率應該很低吧？ 怎么保證能讓彈簧吹到排料口呢

我沒用過，只是看過這個介紹
我覺得可以做一個簡易的實驗一下。
讓鉗工做個盒子，比如買個不銹鋼筒，或者類似與飯盒那么大，加個蓋加個管子。
不斷的改進出口的大小。或者怎么做個可調的。

當然了，最好有應用的視頻，但是可能找不到

可行性實驗是必須做的。無論什么機構都得做

水水5 發表于 2019-8-24 12:43

大佬 我想請問一下 這個裝置的排列效率應該很低吧？ 怎么保證能讓彈簧吹到排料口呢

裝配這種彈簧還真不在定位上面，最麻煩的是怎么把彈簧給分離出成為單根彈簧的裝置。我看你上面也有孔的，可以空定位。還可以零件內孔定位。

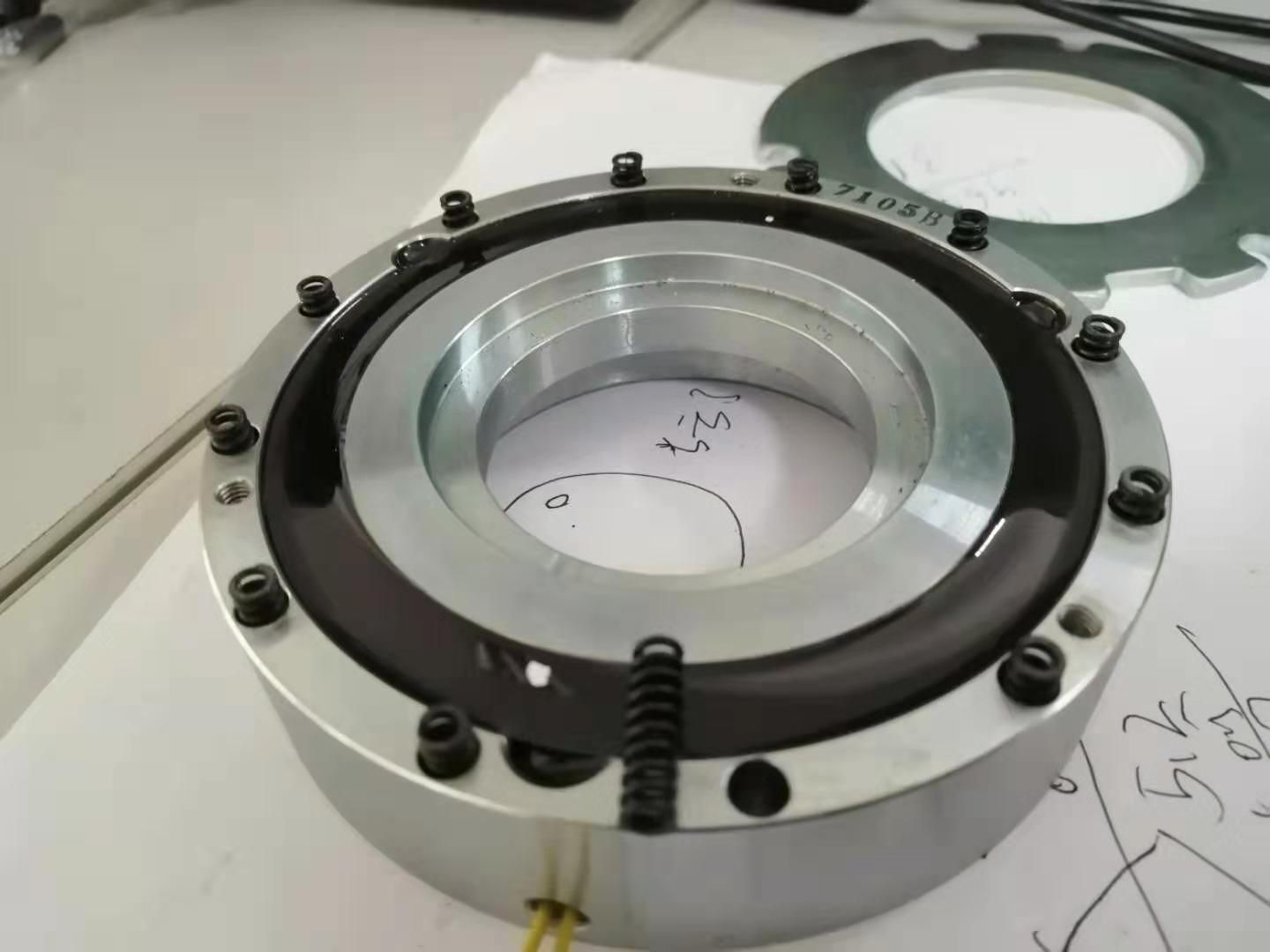

伺服電機的制動器。不過看起來比多摩川的差不少啊。多摩川的只有三個彈簧，你怎么上這么一大堆？
臺階柱是有精密墊片的，制動盤打開的間隙很小。

這種彈簧應該特別容易纏在一起，增加圈數，縮小圈間距，應該能避免纏在一起，就可以用振動盤了。
但是一般對用戶來講，更改產品的可能性不大。
記得一本小零件上料圖集上，有一種上彈簧的方法，是吹氣，找找看，看能不能找到。

也許用視覺是一個不錯的方法，但是仍然要避免纏繞

樓主這個產品的裝配工序還是挺復雜的，需要做一臺專機才能實現了！

學渣渣 發表于 2019-8-23 12:32
瓶頸不在孔的定位上。

如果按這樣說的話，哪有什么瓶頸

蘋果新 發表于 2019-8-23 11:52
分度盤應該是確認了其中一個放置彈簧孔的位置后，通過等分轉動，才可以將后續彈簧裝配到孔里面（前提應該 ...

瓶頸不在孔的定位上。

學渣渣 發表于 2019-8-23 11:38
搞個分度盤就搞定了

分度盤應該是確認了其中一個放置彈簧孔的位置后，通過等分轉動，才可以將后續彈簧裝配到孔里面（前提應該是需要孔都是等分的）。
另外，如果分度盤只是用來旋轉一個工件的話，可能會降低了整個設備的效率。
