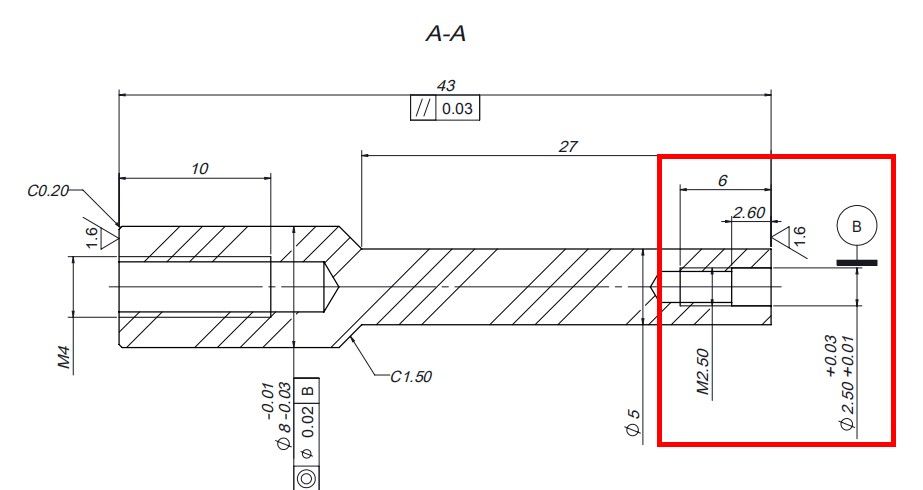

請教，這個零件如何加工？

查看數: 4266 | 評論數: 13 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-8-13 15:45

求大神賜教！

回復

xiaoxian232010 發表于 2019-8-17 00:58:23

沒看懂為啥這樣

我叫劉有福 發表于 2019-8-15 15:16:33

所羅門_x 發表于 2019-8-13 16:38
先鉆m2.5底孔，在擴2.5孔，再攻絲，別被2.6的深度嚇著，設計師也是腦袋被門擠過了才這么畫圖！

先攻絲再擴孔呢

也可以，不過在你攻絲的時候孔口也攻上絲牙了，螺紋深度也增加了，加工難度也相應增加。再者，在有螺紋的孔擴孔質量不穩定！發表于 2019-8-16 09:32

遠祥 發表于 2019-8-14 17:46:50

這個主要靠數控車床的精度，還需要配高精度的工具。

Just4U 發表于 2019-8-14 08:07:53

liu646888 發表于 2019-8-13 19:41
謝謝老哥，我也是這么想的。

毛刺怎么去？

韓寒11 發表于 2019-8-13 21:06:50

先粗精車工件左端包括內孔攻絲，再夾端左端外圓D8處，加工右端內孔及外圓

liu646888 發表于 2019-8-13 19:41:01

方賢東發表于 2019-8-13 16:03
應該先加工M2.5,再銑2.5的孔

謝謝老哥，我也是這么想的。

liu646888 發表于 2019-8-13 19:39:55

所羅門_x 發表于 2019-8-13 16:38
先鉆m2.5底孔，在擴2.5孔，再攻絲，別被2.6的深度嚇著，設計師也是腦袋被門擠過了才這么畫圖！

攻絲會不會保證不了φ2.5孔的精度呀

應該不會，可能會對面造成刮花，按使用性能來說是沒問題的，如果說面要求很高那讓他來做。那就是扯淡的設計。發表于 2019-8-14 11:19

小劉jg 發表于 2019-8-13 17:29:11

要批量加工，走心機是不錯的選擇。
