你這樣銷孔對稱設計不常見啊，這樣旋轉180°也可以安裝上去。如果要用兩個銷軸一起定位那就位置直接就確定了，其他的孔最好直接配做，這樣是不是更簡單呢？

[微~信小程序“公差通”，解決你的圖紙困惑與公差問題]

凡塵物_DjJ5I 發表于 2019-8-7 08:08
如果孔距給正負0.02，那被定位孔的孔距給多少呢？

沉頭孔間隙本身就很大，沒必要標公差，直接45就行了

想知道6.6 是什么孔6.8 沉孔是干什么用的

建議一個空定位，一個孔改為腰型孔，要不不好裝配

凡塵物_DjJ5I 發表于 2019-8-7 10:31
安裝孔跟定位孔都是可以正負0.02嗎？那銷怎么給，如果一個走正公差，一個走負公差，那怎么防止插不進去

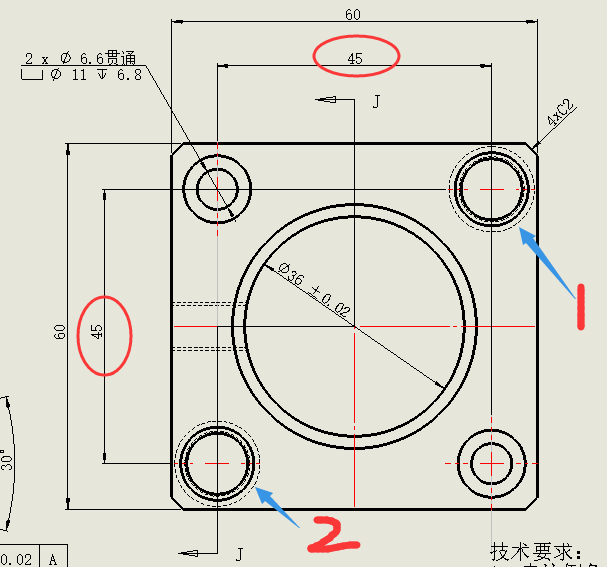

如果你圖中的1和2指示的孔都是銷孔，請使用銷孔符號，圖中看起來像螺紋孔。

凡塵物_DjJ5I 發表于 2019-8-7 10:31
安裝孔跟定位孔都是可以正負0.02嗎？那銷怎么給，如果一個走正公差，一個走負公差，那怎么防止插不進去

銷孔孔徑給0~+0.02，根據定位方向選擇在一塊板上打一個U型銷孔

迷失的邊緣 發表于 2019-8-7 10:27
正負0.02僅為銷孔間距尺寸公差

安裝孔跟定位孔都是可以正負0.02嗎？那銷怎么給，如果一個走正公差，一個走負公差，那怎么防止插不進去
