氣缸直線運動→機構斜線運動問題

查看數: 5292 | 評論數: 13 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-8-5 09:37

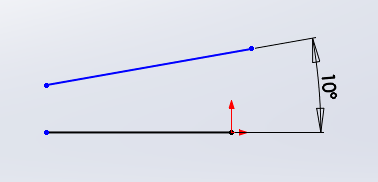

如下圖：直線表示氣缸左右直線運動，斜線代表機構運動軌跡，請問，如何使氣缸運動帶動機構呈10°傾斜運動? 謝謝！

回復

15756663418 發表于 2019-8-12 08:56:28

大白小白發表于 2019-8-9 13:02
氣缸補償器？還是說尾部固定架？

補償器實際就是個萬向接頭，氣缸固定采用尾部三腳架那種安裝方式

新地機械 發表于 2019-8-9 15:00:31

這方法比較常見

大白小白 發表于 2019-8-9 13:02:22

15756663418 發表于 2019-8-9 11:26
氣缸有個補償器的配件，10°應該能滿足，需要自己去看下手冊

氣缸補償器？還是說尾部固定架？

15756663418 發表于 2019-8-9 11:26:35

氣缸有個補償器的配件，10°應該能滿足，需要自己去看下手冊

學渣渣 發表于 2019-8-5 16:51:48

風格尚11 發表于 2019-8-5 13:35
4樓的氣缸改成尾部耳軸，頭部Y向接頭 +斜向上的滑軌滑塊即可

贊成這個機構，注意行程關系，另外氣缸在擺動，lz看看是否符合你的工況

yffacyy 發表于 2019-8-5 14:18:14

這個機構不錯

風格尚11 發表于 2019-8-5 13:41:19

對的

xpbkobe 發表于 2019-8-5 13:40:40

風格尚11 發表于 2019-8-5 13:35
4樓的氣缸改成尾部耳軸，頭部Y向接頭 +斜向上的滑軌滑塊即可

意思是說氣缸尾部可擺動？

風格尚11 發表于 2019-8-5 13:35:43

4樓的氣缸改成尾部耳軸，頭部Y向接頭 +斜向上的滑軌滑塊即可

+1 發表于 2019-8-9 13:31
