扇形齒條與小齒輪嚙合。

查看數: 4844 | 評論數: 13 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-8-4 12:53

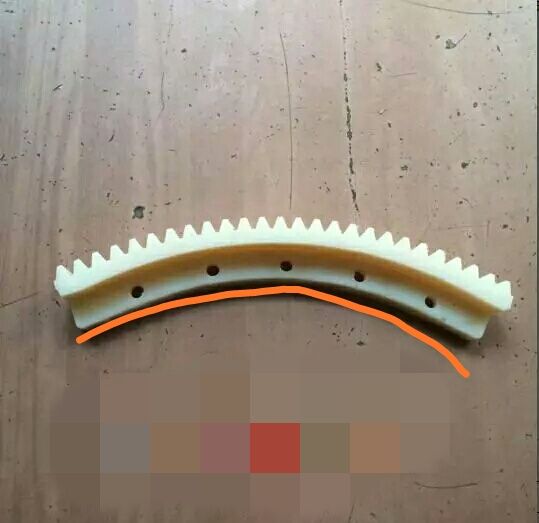

請問大伙兒，這個圖片是扇形的齒條。我有臺打印機，想打印成黃線這一側是帶齒的，然后用電機齒輪帶動。請問，這么做，齒輪和齒條可以相互很好的嚙合嗎？ ...

回復

xz111do 發表于 2019-8-5 16:23:24

本帖最后由 xz111do 于 2019-8-5 16:24 編輯

壕宅技術男發表于 2019-8-5 09:07
這個是可以實現的啊，只要計算好齒數模數配套的設計一個齒輪就好。

這個是知道了的。就是不確定扇形內齒圈如何定位，內齒圈要嚙合并且需要運動。初步想法是使用軸承去定位。

壕宅技術男 發表于 2019-8-5 09:07:56

這個是可以實現的啊，只要計算好齒數模數配套的設計一個齒輪就好。

wangyan43 發表于 2019-8-5 08:05:23

回轉支撐上內齒圈有點類似吧。

未來第一站 發表于 2019-8-4 22:51:33

學習了。

xz111do 發表于 2019-8-4 20:55:30

shentu 發表于 2019-8-4 20:05
非齒條。。。這東西可以叫齒扇，就是圓柱齒輪保留一部分圓心角得來了。
在內側的屬內嚙合，計算好模數及中 ...

謝謝指點

yanshouyong 發表于 2019-8-4 20:30:13

用和彈簧拉住一個小齒輪，小齒輪轉動就會沿著扇形齒條走了

shentu 發表于 2019-8-4 20:05:59

非齒條。。。這東西可以叫齒扇，就是圓柱齒輪保留一部分圓心角得來了。
在內側的屬內嚙合，計算好模數及中心距就好了。

xz111do 發表于 2019-8-4 18:56:10

東海fyh126 發表于 2019-8-4 18:09
內齒圈，，，，

謝謝

東海fyh126 發表于 2019-8-4 18:09:28

內齒圈，，，，
