T型螺紋畫法問題

查看數: 5850 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-8-3 16:59

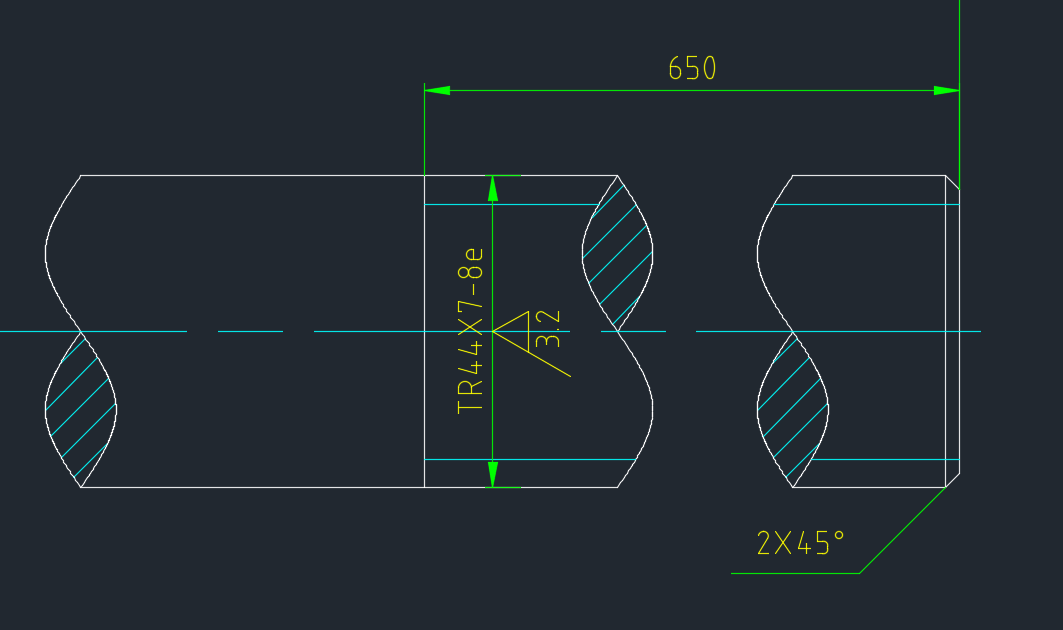

這個T型螺紋倒角那里怎么看著別扭，嚴格按照螺紋畫法畫的大徑44，螺距7，小徑36，然后倒角尺寸按照手冊圖紙畫的

回復

瑞香 發表于 2019-8-22 15:03:03

是的，應該是倒角不夠

Henry肖 發表于 2019-8-7 16:39:51

狙擊手發表于 2019-8-5 02:43
畫成這樣子，打算怎么加工呢？

倒角沒倒夠嗎

Henry肖 發表于 2019-8-7 16:37:29

未來第一站發表于 2019-8-4 22:33
我看別扭主要是你線型不分。

螺紋線就是大徑和小徑請指教

Henry肖 發表于 2019-8-7 16:34:43

2011ayoon 發表于 2019-8-5 13:04
倒角尺寸不對吧，標準GB/T 32537-2016規定，梯形外螺紋端面倒角為45°，也允許30°或60°，倒角深度應該大 ...

謝謝啦那這個倒角比較大

2011ayoon 發表于 2019-8-5 13:04:59

倒角尺寸不對吧，標準GB/T 32537-2016規定，梯形外螺紋端面倒角為45°，也允許30°或60°，倒角深度應該大于或者等于螺紋牙型高度

狙擊手 發表于 2019-8-5 02:43:32

畫成這樣子，打算怎么加工呢？

未來第一站 發表于 2019-8-4 22:33:28

我看別扭主要是你線型不分。

Henry肖 發表于 2019-8-4 15:52:17

唐朝的風發表于 2019-8-4 01:22
倒角大于螺紋線

那我這個倒角就比較大

Henry肖 發表于 2019-8-4 15:51:29

曉昀發表于 2019-8-3 22:43
倒角根據實際零件裝配設計，不一定非得設計成1*45°或者2*45°

謝謝！開始沒查到相關標準，明白了！
