看不懂

為什么要這樣標注？即使機械制圖里面有這種標法，到最后也會被現場制造調試人員罵的狗血淋頭！

以圖紙為依據。

grf2004 發表于 2019-8-2 15:25
圖上看應該是h1>h4,但是表里給的值 h1=200,h4=250,矛盾了

可能數字寫錯了吧。

326393262 發表于 2019-8-2 15:31
先確認圖紙有沒有問題吧

圖紙是多年用的成熟圖紙，有點吃不準 ，所以先到論壇上請教一下

先確認圖紙有沒有問題吧

藍色格 發表于 2019-8-2 15:14
尺寸鏈的起點

圖上看應該是h1>h4,但是表里給的值 h1=200,h4=250,矛盾了

魍者歸來 發表于 2019-8-2 15:14

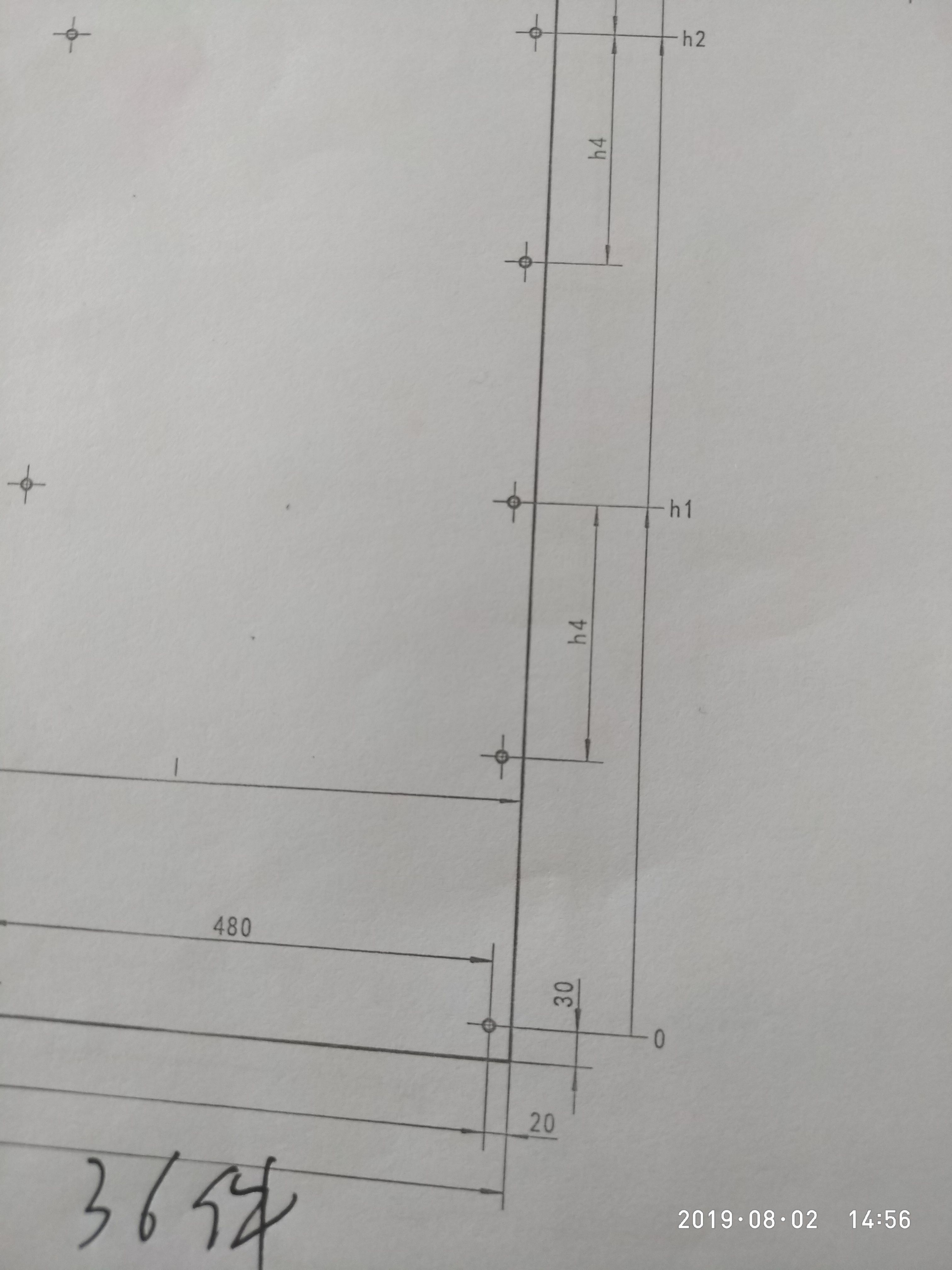

貌似叫標高法或坐標法之類的？「0」算是Y軸上的原點，尺寸h1指的應該是原點到h1位置，尺寸h2指的是原點到h2 ...

這樣理解的話 應該是h1>h4,  但是表里h1=200 h4=250 這矛盾了

貌似叫標高法或坐標法之類的？「0」算是Y軸上的原點，尺寸h1指的應該是原點到h1位置，尺寸h2指的是原點到h2位置，以此類推
