一直有個簡單的小問題困擾著我

查看數: 4686 | 評論數: 16 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-7-30 18:40

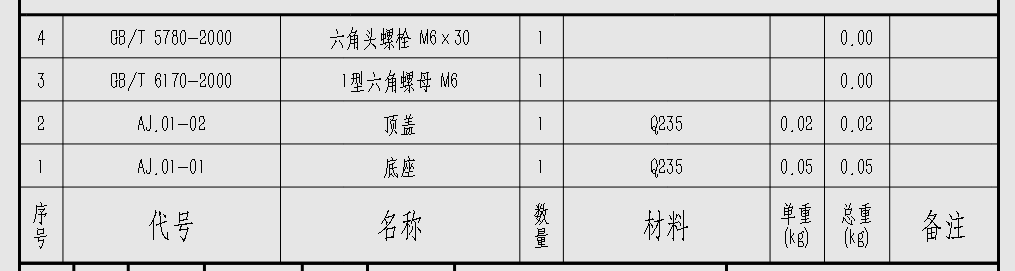

使用SolidWorks出工程圖，不知道標準件的材料和重量兩欄怎么填寫，比如在配件城買的最普通的發黑過的六角螺釘，材料估計也就是普通的碳鋼，那材料一欄怎么寫呢？寫Q235？但是我也不知道是不是這個材料啊？還有，使 ...

回復

默笑滄海 發表于 2019-7-31 08:46:21

只標注強度等級和國標號，不銹鋼螺栓必須標注材質

shentu 發表于 2019-7-31 08:43:21

還珠樓主發表于 2019-7-31 08:31
螺釘直接另存STP格式后保存SW格式，然后選材料

彈簧墊圈。。。
很明顯，普通碳鋼是不能滿足要求的。所以，不如不寫，材料滿足標件對應國標號規定即可。

風仔很忙 發表于 2019-7-31 08:32:42

東海fyh126 發表于 2019-7-30 22:40
發黑的螺栓樓主要填Q235？？？？nb。誰告訴你的。

還珠樓主 發表于 2019-7-31 08:31:47

螺釘直接另存STP格式后保存SW格式，然后選材料





steven8888 發表于 2019-7-31 08:22:53

你們工程師可真清閑，連螺絲都要出工程圖？

可能是用幾個螺絲就買幾個螺絲，哈哈，再說螺絲強度全部買12.9的，通用嘛發表于 2019-8-2 09:26

wangyan43 發表于 2019-7-31 08:00:34

我們不寫材料，用一個默認代號替代。但是要注明標準件的等級，一般的8.8級，要求高的地方12.9級。

北街17號 發表于 2019-7-30 22:45:37

其實這個問題真不簡單啊，這些輔料沒必要寫這么清楚，輔料通常是批量采購的，沒有特殊要求的話就喝別的用一樣的

東海fyh126 發表于 2019-7-30 22:40:30

發黑的螺栓樓主要填Q235？？？？nb。誰告訴你的。

majingfeng 發表于 2019-7-30 21:05:20

簡單的小問題對你來說卻不簡單所以請別用簡單二字
打臉
