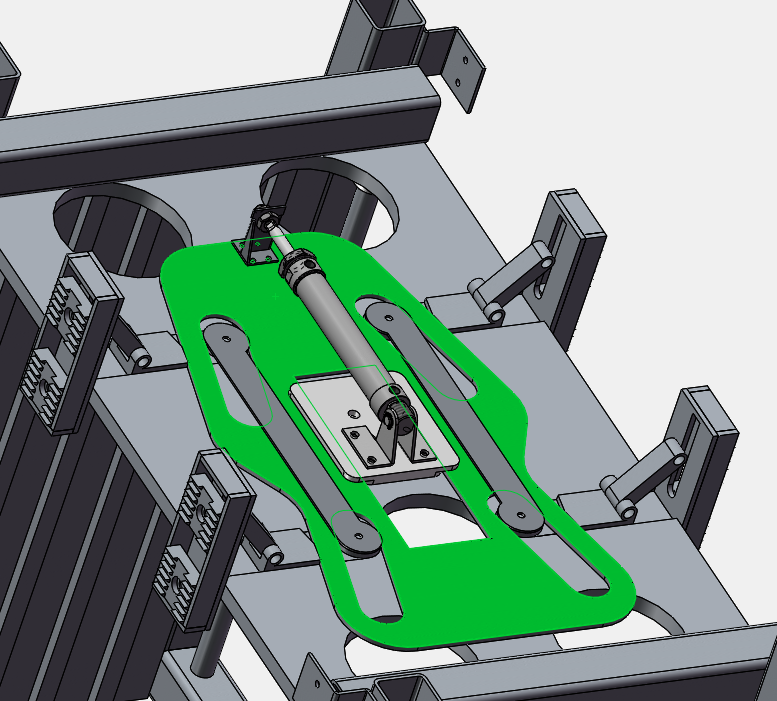

各位大神，這是一個氣缸帶動四個支腿伸縮的結構但是，運動比較頻繁，槽口磨損會很?chē)?yán)重，有沒有好一點的結構

回復

喂我袋鹽 發表于 2019-8-30 13:26:32

宅人指紋發表于 2019-7-30 10:58
你看看這樣行不行，用軸承和你這滑動板內部的軌道摩擦。
不過看你這結構感覺應該是空間很有限吧，限位 ...

這個思路好

喂我袋鹽 發表于 2019-7-31 23:24:35

cool44 發表于 2019-7-30 13:05
直接用連桿就好。沒必要用滑槽。實在要用，像這種輕載的結構，可用PE做滑槽，用滑塊，不要用滾輪。

頻繁舉升100kg，不算輕載了

cool44 發表于 2019-7-30 13:05:44

直接用連桿就好。沒必要用滑槽。實在要用，像這種輕載的結構，可用PE做滑槽，用滑塊，不要用滾輪。

未來第一站 發表于 2019-7-30 11:36:33

除了滾動，槽口也可以加固，加潤滑。

2016觀滄海 發表于 2019-7-30 11:26:35

加上軸承,換滑動摩擦為滾動摩擦

學渣渣 發表于 2019-7-30 11:11:32

負載多重？動作很頻繁嗎

學渣渣 發表于 2019-7-30 11:07:41

wx_dX97x993 發表于 2019-7-30 10:41
都有磨損，都比較嚴重

請?jiān)趫D上描述，哪些位置磨損比較大，不要籠統。對應位置采用了什么滾輪或者軸承？

宅人指紋 發表于 2019-7-30 10:58:08

你看看這樣行不行，用軸承和你這滑動板內部的軌道摩擦。
不過看你這結構感覺應該是空間很有限吧，限位滑動板的那東西要挪個地方。


wx_dX97x993 發表于 2019-7-30 10:41:35

我叫劉有福發表于 2019-7-30 10:33
左右方向磨損還是前后方向磨損

都有磨損，都比較嚴重
