對于這種件，我們一般只在技術要求中寫一句：棱邊倒鈍，去除毛刺。。。。

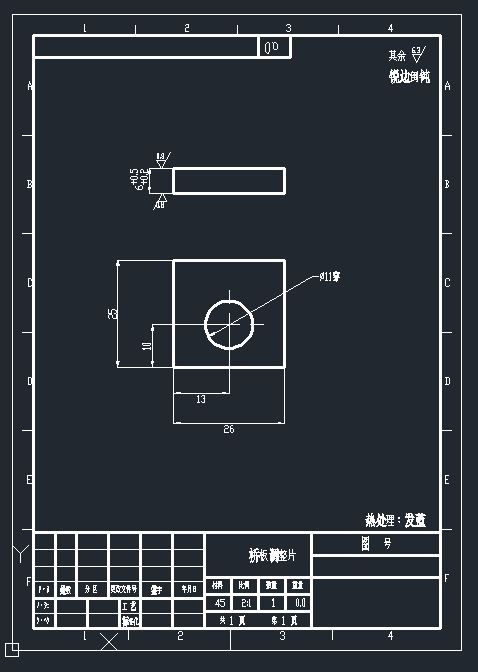

這個帖子很長時間了。很多人都說到了點子上，但淹沒在許多帖子中，樓主可能到現在也沒注意。我想說說我應該怎樣畫這張圖。根據樓主的述說，這個工件是機加工后去發黑，然后再按裝配時配磨致實際需要尺寸，配磨前尺寸6毫米，最大磨量1毫米。那么在圖中6毫米處應標注裝配時配磨，倒角1.5*45度，這樣配磨后還有倒角0.5以上保護和保持倒角處的發黑。最后配磨好以后因為還有倒角的原因，只要用油石去銳就可，倒角處發黑不會破壞。并在技術要求中說明一句配磨后倒銳就可。另外說一句你的領導是老鳥，實際經驗豐富，他已經點明關鍵了，你還一時不理解而已。

一般來說倒鈍銳變是可以的，但加工的人經常就把它忽略了，所以很多時候還是盡量標倒角比較好，哪怕是C0.5…

kaixinjixieren 發表于 2019-7-24 15:18
我們規定應該標注，或者再技術要求中說明

技術要求里面一般都會提“去除尖角毛刺，棱邊倒鈍”，個人覺得這是底下干活的人懶了，推卸責任而已

機械菜鳥24K純 發表于 2019-7-26 09:49
前幾點很認可，只是來到這家公司都這么出圖，至于熱處理是因為都是用SW出圖，模板問題，都從庫里調的，也 ...

問題不是磨削后標多少粗糙度，而是你標的粗糙度和精度決定加工工藝，不能本末倒置，我的意思是你為什么選擇這個粗糙度，這是由你零件的功能和使用要求決定的，這也是我說6.3足夠的理由，若你的零件有特殊要求另說。

leaffirezpc 發表于 2019-7-25 16:27
你這個畫圖水平有待提高，不過設計圖紙畫的是最終狀態，總不能把怎么加工一步步得給他畫出來。明顯是車間甩 ...

感謝回答。27樓有前輩指出了圖紙的問題，請麻煩看一下還有什么不足的補充。領導是公司副總，管理車間多年，應該是有感情的把。對于我，只要知道哪邊不對，怎么改就行了。

zjb434 發表于 2019-7-26 00:17
這種單件小批量原則上要倒角，畢竟不需要考慮量產工藝，倒角是為了裝配時避免劃傷；可以選擇C0.2或0.5.說 ...

前幾點很認可，只是來到這家公司都這么出圖，至于熱處理是因為都是用SW出圖，模板問題，都從庫里調的，也就隨波逐流了。最后一點粗糙度也是正確的，只是和前面幾點一樣，這個粗糙度意思是磨削完之后要求的粗糙度，一般現場有兩種，要求高點的0.8，低一點的1.6。我也不太清楚這邊應該標磨削前的粗糙度還是磨削后的粗糙度，請指點一二，

即使標注小倒角，車間工人也是銼刀銼一下

機械菜鳥24K純 發表于 2019-7-25 08:03
感謝各位前輩的回復，我發這個貼不是要明確責任，我本身不怕擔責，我就是想知道這個零件需不需要倒角。不 ...

這種單件小批量原則上要倒角，畢竟不需要考慮量產工藝，倒角是為了裝配時避免劃傷；可以選擇C0.2或0.5.說一下圖紙上幾個問題，倒鈍，發藍應寫在技術要求里面，發藍不是熱處理；既然作為調整墊片表面粗糙度為什么要選0.8？一般6.3足矣。
