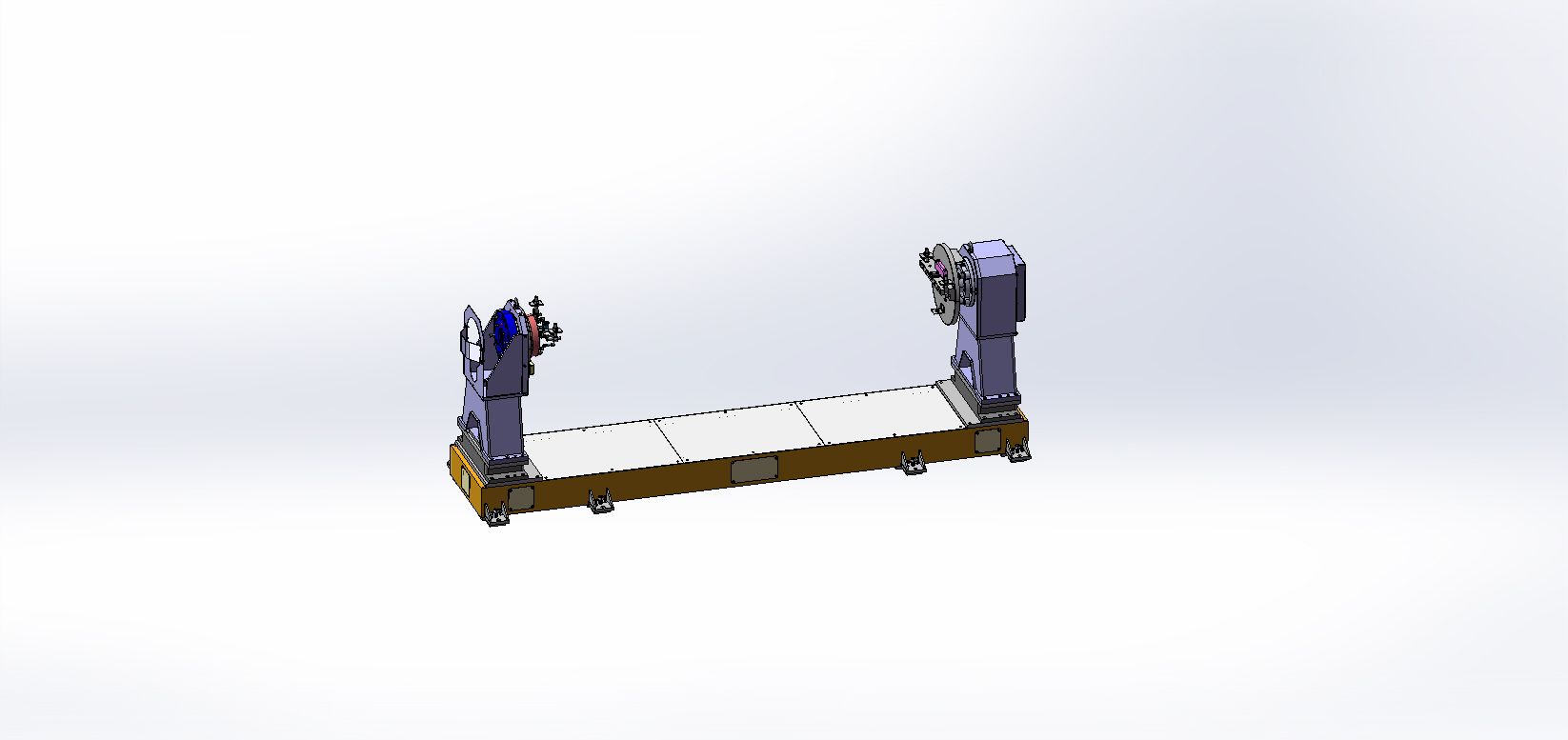

之前做四軸夾具，都是做成可調的，一端加配磨墊（X、Z軸兩個方向都需要），裝配好后，上三坐標打兩個軸的同心度，確定磨削尺寸，然后拆除，磨床磨掉配磨墊相應的尺寸，重新裝配再測量，0.03的精度應該沒問題；看你的底板比較長，剛性要保證好。

卯金刀1314 發表于 2019-6-28 17:01

午子仙毫 發表于 2019-6-28 18:33
打表，鏟刮

menglingtao 發表于 2019-6-28 22:07
看你的翻轉機是大型還是小型。大型翻集裝箱、火車車箱類的，一般在現場采用水準儀校準兩面同軸度。

小型的負載500KG

曉昀 發表于 2019-6-28 21:50
裝配完成后，以底面為基準同時加工左右兩安裝孔

裝配完了再加工的意思么

看你的翻轉機是大型還是小型。大型翻集裝箱、火車車箱類的，一般在現場采用水準儀校準兩面同軸度。

裝配完成后，以底面為基準同時加工左右兩安裝孔

打表，鏟刮
