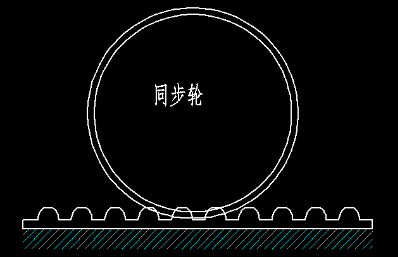

同步帶固定不動，同步輪運動，這樣設計可以嗎？

查看數: 10584 | 評論數: 28 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

zbynx

發布時間: 2019-6-27 16:47

正文摘要:

補充內容 (2019-6-28 15:27): -------------------------------------------------------------------------------------------------------- 已經解決了，就是19、20、23樓那樣的方法

回復

jinhu0204 發表于 2020-11-20 14:41:25

曾經也這么想過，包角太小

zbynx 發表于 2019-6-28 15:16:00

huiyu788 發表于 2019-6-28 09:36
真的要用同步帶的柔性，建議同步帶兩側增加惰輪，加大包角

非常感謝，就是這種方法解決了我的問題，我看淘寶上有的簡易激光雕刻機就用的這種方式

不明所以 發表于 2019-6-28 13:44:38

學習到了

清聲 發表于 2019-6-28 11:39:31

KHK 柔性齒條了解一下

貝雷帽 發表于 2019-6-28 10:32:26

原諒我見識少，沒這樣玩過，不好評價

小黑007 發表于 2019-6-28 10:31:11

要看工況的，因為同步帶齒強度沒有那么大，在同步帶輪驅動帶運動時是因為有張緊力及帶的拉力，所以承受載荷可以大些；若是反向，由帶驅動帶輪，由于帶齒的抗彎能力有限，所以承受的力極小。

星辰大海 發表于 2019-6-28 10:28:39

直接這樣用不好，一般這樣的用法是用惰輪增大包角，很多直角坐標機械手都是這種用法

黑眼豆_W3i3M 發表于 2019-6-28 10:20:48

同步帶傳動也是要講究包角的。。。

lurenyi 發表于 2019-6-28 10:14:51

注塑機類似
