一套機構，在線，請大神們幫忙分析一下

查看數: 12356 | 評論數: 42 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-6-27 12:53

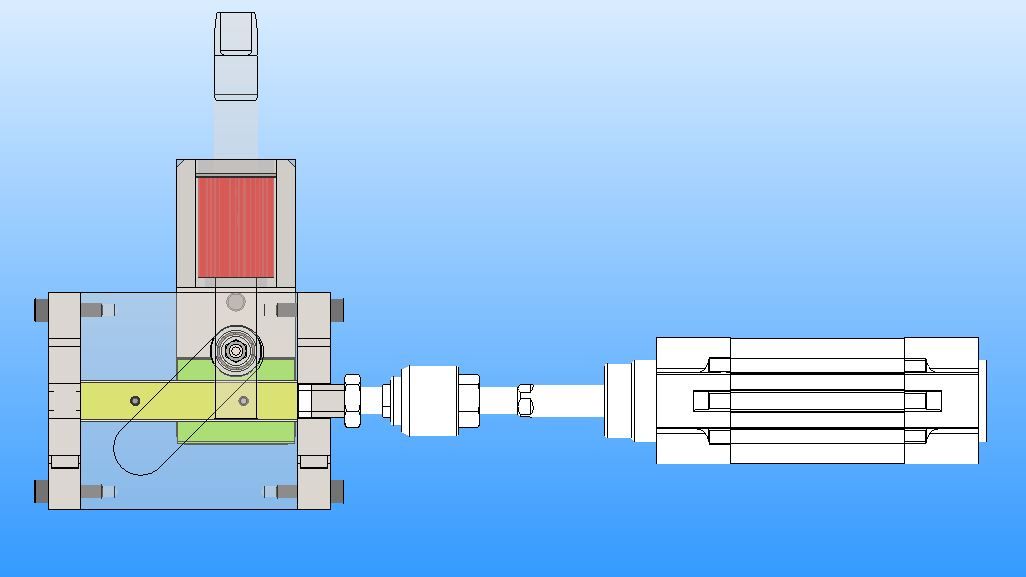

一套機構，在線，請大神們幫忙分析一下，如圖補充內容 (2019-6-27 15:59): 黃顏色是直線導軌，導軌上面是一塊開了一條45度角的長槽，右側的氣缸左右推拉，最終目的使豎直的這個光桿上下運動（紅色的是銅套）, ...

回復

只為那一 發表于 2019-7-4 11:30:40

完全看不清楚

蘋果新 發表于 2019-7-4 09:49:22

角度最好不要大于30度，否則機構有鎖死風險。

忘了買牙膏 發表于 2019-7-3 19:06:41

單用一個軸承不穩吧，而且力臂這么長，水平運動轉垂直運動

wx_nVRyJNSu 發表于 2019-7-3 17:11:11

這個怎么審核通過的

飛沫123 發表于 2019-7-3 16:23:57

可以

523491086 發表于 2019-7-2 20:30:26

沒問題，都說升角大，45°其實還好的

機械仔小k 發表于 2019-7-2 16:30:16

說了半天不知道你要干嘛呀，大哥，請說明你這個機構需要達到的目的，和需要大家幫你做什么？

atjsking 發表于 2019-7-2 14:06:56

45度角太大，建議角度不超過25°。
另外說一下，這就是個水平轉豎直運動的結構，看個圖都看不懂怎么還好意思在這評論，說樓主介紹不詳細.

sunbin00 發表于 2019-7-2 09:01:18

看起來還行我很喜歡這樣的機構
