不知道啊

技術要求中用語言描述或引出說明

傲嬌的廁紙 發表于 2019-6-24 20:06
如果是指6個均布孔....既然是直徑9，看起來也應該只是端蓋那應該是螺栓過孔過M8...所以我認為不標也沒什么 ...

我的意思假設位置度要求高   該怎么寫位置度呢

傲嬌的廁紙 發表于 2019-6-24 20:06
如果是指6個均布孔....既然是直徑9，看起來也應該只是端蓋那應該是螺栓過孔過M8...所以我認為不標也沒什么 ...

我的意思假設位置度要求高   該怎么寫位置度呢

老王tl 發表于 2019-6-24 10:11
標注位置度公差

位置度該怎么寫呢

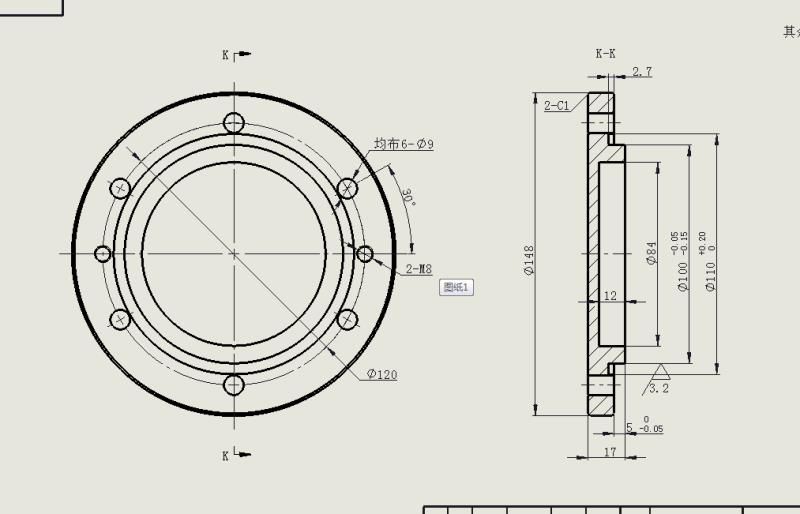

如果是指6個均布孔....既然是直徑9，看起來也應該只是端蓋那應該是螺栓過孔過M8...所以我認為不標也沒什么關系...要標就中心線的位置度
帶公差的只有100跟110，100是安裝軸配合有粗糙度比較精確所以作為基準來給110標同軸度公差....
不過我估計110那個區域應該是塞點密封的吧...這樣的話可能不用標，大點能塞進去就好
畢竟20絲容許都11級左右了...應該沒什么配合可言。

反正實在要標公差，給100提取中心線作為基準A就好啦

這是一片端蓋,而且孔的壁厚為零!?加工師傅怎么說?

標注位置度公差

|機械公差bj發表于 06-24 07:35<img src="http://appi.cmiw.cn/upload/2019-06-24/20190624073537_1463808157.jpg" border="0" alt=""><img src="http://appi.cmiw.cn/upload/2019-06-24/20190624073537_1010039197.jpg" border="0" alt=""><img src="http://appi.cmiw.cn/upload/2019-06-24/20190624073537_279475763.jpg" border="0" alt=""><br>
<br>
機械公差安卓版。。。你參考一下
