結構設計中的一些問題求助

查看數: 11804 | 評論數: 36 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-6-13 09:38

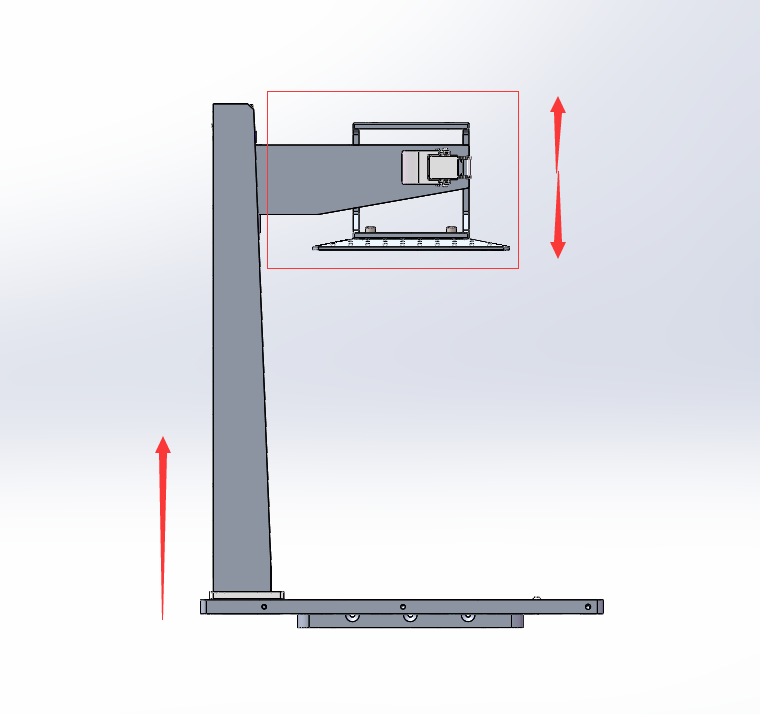

做了一款設備，懸臂結構在工作過程中立柱總是晃動前期驗證過程中沒出現這種問題，樣機加工的時候就出現了這種問題，求各位大佬分析一下原因謝謝 ...

回復

水水5 發表于 2019-6-23 22:50:47

一上來就說不要改變現有結構
不改變怎么變強？不改變現有結構神仙也沒有辦法。
大膽的改。走出思想桎梏。不要怕花錢，反正也不花我的，哈哈。

雪貍_P30T4 發表于 2019-6-19 14:53:59

詹姆斯007 發表于 2019-6-15 22:06
底板太薄了。
這種結構，底板與立柱的截面應該具有相近的截面慣性矩，這樣才能承受傾覆力矩。

兄弟說到點子上了，大多數同仁認為立柱不夠強，雖然方向錯了!

雪貍_P30T4 發表于 2019-6-19 14:49:10

很明顯是跟立柱4的平臺2（平板）強度不夠！往這方面改進就行立柱4強度應該沒問題!

金雕98 發表于 2019-6-17 17:23:04

qihaibing 發表于 2019-6-17 16:52
開孔加裝一個板條允許嗎

U型槽的后邊加裝加強筋可以的沒問題

qihaibing 發表于 2019-6-17 16:52:26

開孔加裝一個板條允許嗎

金雕98 發表于 2019-6-17 09:21:42

詹姆斯007 發表于 2019-6-15 22:06
底板太薄了。
這種結構，底板與立柱的截面應該具有相近的截面慣性矩，這樣才能承受傾覆力矩。

好的謝謝我改良一下看看

aduoken 發表于 2019-6-16 03:38:02

鋁型材 ? 膽大

詹姆斯007 發表于 2019-6-15 22:06:59

底板太薄了。
這種結構，底板與立柱的截面應該具有相近的截面慣性矩，這樣才能承受傾覆力矩。

迷失的邊緣 發表于 2019-6-15 17:02:50

型材背面加兩條加強肋
