方孔11就是為M10用的，可以自己測量一下方徑螺栓的圓帽，用應該是沒問題的。

沒看懂。另外，方頸是怎么擰進去的？

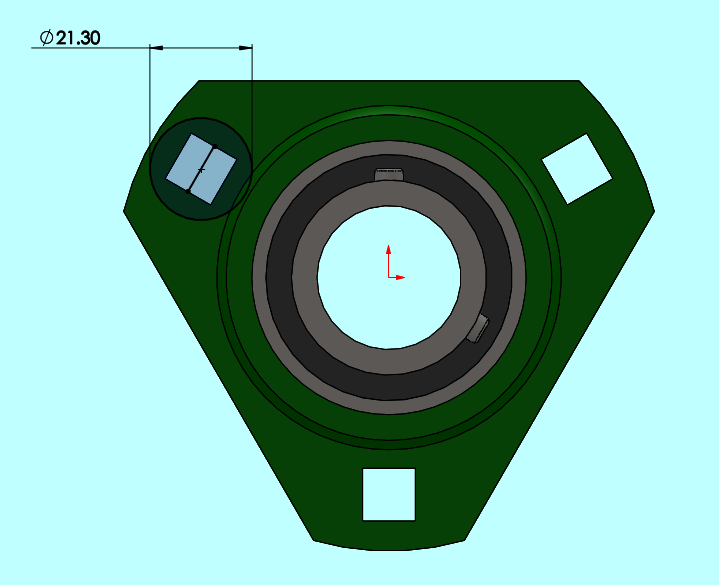

假如真的存在干涉問題，從你圖中看如果干涉的不多，可以在車床上車掉干涉的部分。如果批量比較大，這么做工作量也不小。

方孔的？

忽悠假期 發表于 2019-5-25 12:39
退一步講，就按這個標準，也照樣不存在什么干涉，按照圖中206的規格，座最外徑H2是90.5，方孔中心線直徑J是 ...

既然用M8的螺釘，為什么不把方孔開成符合m8的孔呢？M10的方頸不超過10.5所以是11的方孔

遠祥 發表于 2019-5-25 12:29
M10的內六角螺絲屁股頭的直徑是16，為啥你說是二十多？

用圓頭方頸的螺栓

退一步講，就按這個標準，也照樣不存在什么干涉，按照圖中206的規格，座最外徑H2是90.5，方孔中心線直徑J是72，90.5-72=18.5，18.5/2是什么，是方孔中心到座外殼的距離，是9.25
而M10的方頸螺栓，標準號是GB12-88，方頸對邊長是10.4，有裝不上的可能，所以應該選用M8，M8的方頸對邊長是8.4，頭部直徑Dk是17，半徑是8.5，小于9.25，OK。

M10的內六角螺絲屁股頭的直徑是16，為啥你說是二十多？

可圖中明明寫著此標準已作廢，被2017版標準替代。
你拿著作廢的標準說什么
