應用在轉盤上的伺服電機扭矩計算求教

查看數: 8391 | 評論數: 11 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

擦肩而_IL2jJ

發布時間: 2019-5-18 10:04

正文摘要:

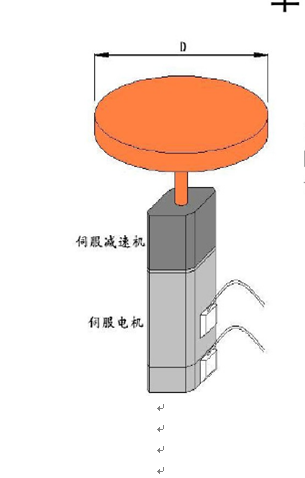

如圖所示，我的結構和這大致類似，豎直安裝，只是我電機不承受軸向的力，因為負載被其它的結構負擔了，現在電機只負責帶動圓盤轉動，圓盤上重量100Kg（含圓盤），直徑0.8M，伺服電機減速器輸出轉速只需要7.5rpm，娶 ...

回復

福蘭卡叔叔 發表于 2022-4-24 22:41:14

很不錯

擦肩而_IL2jJ 發表于 2019-5-22 17:16:54

許公子發表于 2019-5-22 15:34
先算負載的慣量就是按公式J=1/2mR2，這樣得出了負載的轉動慣量，你需要的是速度是7.5，用伺服電機的轉速除 ...

你這這個解釋比較專業點

許公子 發表于 2019-5-22 15:34:21

先算負載的慣量就是按公式J=1/2mR2，這樣得出了負載的轉動慣量，你需要的是速度是7.5，用伺服電機的轉速除一下，例如如果轉速是2000，那減速比就是2000/7.5=266.66，這樣就是說你減速機的減速比要在266.6左右，這個減速比單一的減速機不太好達到，最好分兩部分,i1，i2，這樣得出來J/（i12*i22）≤3-5倍的電機轉子負載，這樣就可以了，只要在范圍內，不用再去算響應時間（就是加速到轉動速度時間），這個負載不大，轉動慣量不超過10倍問題就不大。
