請教個公差問題

查看數: 7528 | 評論數: 28 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-5-17 23:39

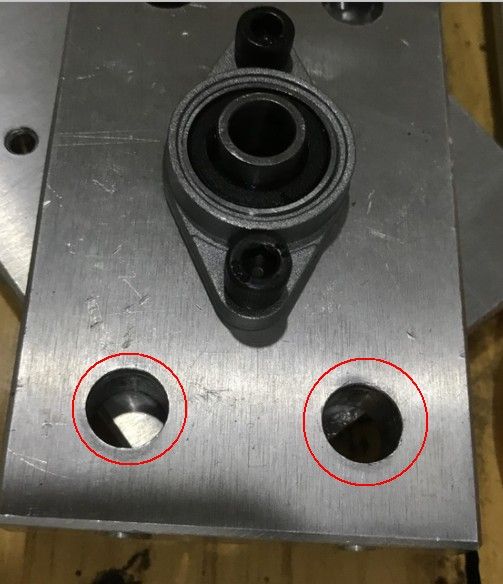

圖二的軸是10mm公差0-負4絲，請問我圖一的孔開多大？公差選多少？我怎么和加工的人表達？緊點，用手錘能砸進去即可。謝謝，新手見諒

回復

南通東科鋰電 發表于 2019-6-10 16:02:22

JS9 ±0.02，不知道對不對

無葉123654 發表于 2019-6-10 08:58:37

本帖最后由無葉123654 于 2019-6-10 09:44 編輯

李松_ipk0N 發表于 2019-5-28 21:02
老師加個微信。。。

不敢。QQ2446603177

李松_ipk0N 發表于 2019-5-28 21:02:05

無葉123654 發表于 2019-5-20 08:03
H7/g6

老師加個微信。。。

金成13522992443 發表于 2019-5-28 17:47:58

查一下機械手冊公差標準，過度配合就可以吧

無葉123654 發表于 2019-5-28 15:08:48

李松_ipk0N 發表于 2019-5-21 08:00
大師，g6的上偏差為0.005，下偏差為0.014，請問為什么選擇g6的軸。我那個軸上偏差為0，下偏差為0.04呀。 ...

不一定按他公差值選公差帶，能滿足他要求就行。有的公差選的不是很正規。

無葉123654 發表于 2019-5-24 08:41:58

李松_ipk0N 發表于 2019-5-21 08:00
大師，g6的上偏差為0.005，下偏差為0.014，請問為什么選擇g6的軸。我那個軸上偏差為0，下偏差為0.04呀。 ...

選公差時候是按標準選常用的配合公差帶，不是隨便選一個上偏差下偏差，不利于批量加工和相互配合。

mayuqi 發表于 2019-5-22 09:09:43

按你說的過度配合就好

無葉123654 發表于 2019-5-22 08:18:37

李松_ipk0N 發表于 2019-5-21 08:00
大師，g6的上偏差為0.005，下偏差為0.014，請問為什么選擇g6的軸。我那個軸上偏差為0，下偏差為0.04呀。 ...

按標準公差等級靠，不要隨便取。

sfelix_4338 發表于 2019-5-21 09:43:34

配合過盈在5絲內吧
