請教大師這個公差怎么選擇

查看數: 9669 | 評論數: 34 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-5-13 07:32

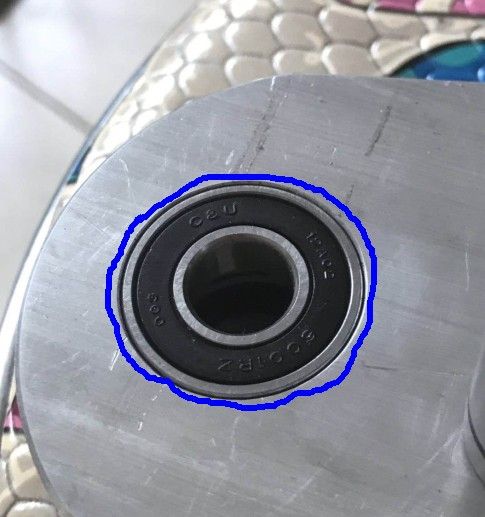

這個軸承尺寸是一定的，我要確定這個軸承座的尺寸公差多少，軸承外徑22mm，請問這個鋁合金的座開孔多大，選擇什么公差裝，不松不緊一砸便進去。 ...

回復

魍者歸來 發表于 2019-5-28 21:34:42

李松_ipk0N 發表于 2019-5-28 21:25
請大哥指點，軸承樣本的推薦是個什么東東。。。

找個進口軸承的樣板，從頭翻一遍，就不會再有疑問了

李松_ipk0N 發表于 2019-5-28 21:25:35

魍者歸來發表于 2019-5-13 10:43
就問樓主一句：敢不敢照著軸承樣本上推薦的參數去設計？

請大哥指點，軸承樣本的推薦是個什么東東。。。

天下有雙 發表于 2019-5-25 10:05:16

鋁合金座不耐磨，有承重的話效果不好

青山_H3gg3 發表于 2019-5-23 08:56:25

孔加工公差H7

許公子 發表于 2019-5-22 16:12:09

okmeiyou 發表于 2019-5-13 08:49
一敲就進去，孔工廠H7，或者G6，G7，如果孔不是很光滑，H7也要對很正，用點力敲。
實際上加工怎么都會有 ...

贊同，普通的懸H7就可以了，大部分的軸承都是內圈轉動的，這樣內圈和軸的要求比較高，外圈和孔一般選擇H7就可以。

李松_ipk0N 發表于 2019-5-21 20:59:40

機械公差bj 發表于 2019-5-21 18:23
機械公差安卓版，各種公差查詢圖文輸出。。。

大師你這來個說明啊。我這不會用啊

機械公差bj 發表于 2019-5-21 18:23:46

機械公差安卓版，各種公差查詢圖文輸出。。。

遠祥 發表于 2019-5-14 12:38:14

外圈小間隙配合！
