回轉臺支撐直徑和高度的關系？

查看數: 3030 | 評論數: 4 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

刺槐_KxppU

發布時間: 2019-5-5 11:43

正文摘要:

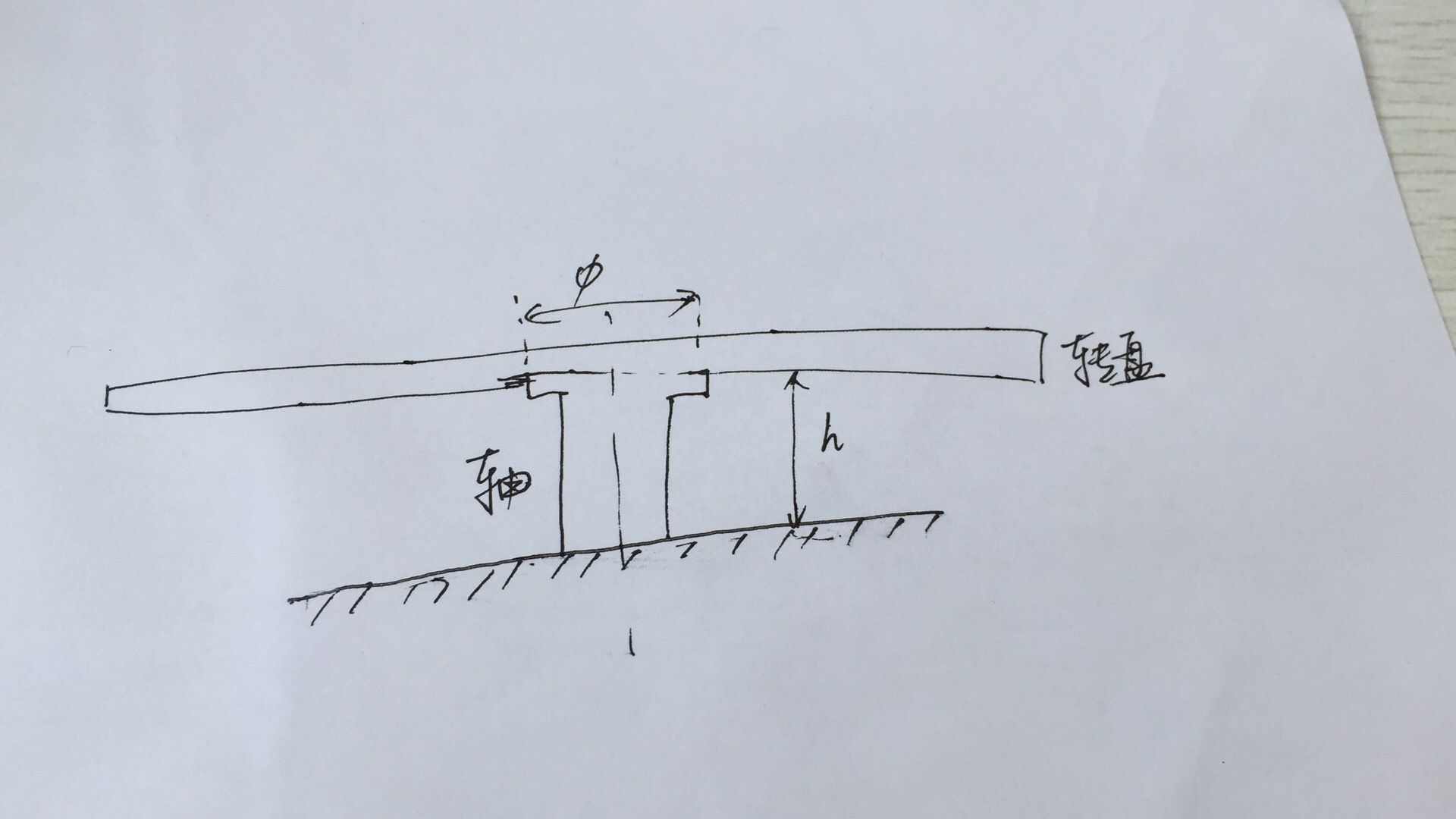

小弟最近有兩個問題，還請各位大俠幫忙回答一下！因為工作，要設計一90度回轉臺，轉盤直徑900mm,轉盤采用圓錐滾子軸承支撐和旋轉，用平鍵來傳遞扭矩，氣缸作為驅動源。目前轉盤負荷500KG左右，滾子軸承型號30216 ...

回復

囨檞釋 發表于 2019-5-6 10:48:10

搞個分割器完事

久月牧戈 發表于 2019-5-6 09:55:18

有這方面的資料，比如米思米和怡合達都有分度盤設計資料，你可以查查看！

涂紅宇 發表于 2019-5-5 21:34:57

精度要求高不高的，要不買個機器人用的那種精密減速機試試，精度高承載還很牛逼哦

曉昀 發表于 2019-5-5 21:27:10

本帖最后由曉昀于 2019-5-5 21:35 編輯

1、與轉盤聯接的法蘭厚度+上下兩個軸承厚度+兩個軸承之間的軸套長度就是轉盤底面距離底座的高度h。兩軸承之間的軸套長度可以調節高度h.

2、轉盤的啟動轉矩就是轉盤的轉動慣量（慣性矩）的計算，用微積分計算，理論力學中有圓盤的轉動慣量的計算實例。自己先計算下，還有疑問，就繼續提問。
