DianGongN 發表于 2019-4-25 16:08
0 ~  y/ K+ h* H# IPWM右邊十字線應該有一個節點符號，表示電氣連接。
/ c# L& i- L  y" l. L* ?  H1 I這兩個反相器是并聯關系，提高驅動能力。

是的，謝謝，他畫錯了
0 ~  k0 p4 y% {9 \& [' J

喂我袋鹽 發表于 2019-4-28 19:10
# o9 E; z1 G6 P應該是可選加強驅動。非正反相。
. q" o6 U2 q5 q4 |
后面可能就是變壓器，脈沖變壓器，用于驅動功率器件。

: p1 Z+ ^- q. b$ y7 A/ X3 v謝謝，應該是的，不過他的圖紙應該畫錯了
1 e& f) J  F( ]* i  ^

NEMO_LLSoQ 發表于 2019-4-25 19:59
" d* G% j( g* ^, x" X- S應該是原理圖是這樣，電路上做過處理，用兩個0R進行反相和正相選擇。就是說可以對PWM進行高低邊的互換，適 ...

+ v5 b" w6 ?- [$ z6 F應該是可選加強驅動。非正反相。

后面可能就是變壓器，脈沖變壓器，用于驅動功率器件。

機械????表示看不懂，挺一個！

! `# i' Z0 T/ R: B: ]4 q% d$ A應該是原理圖是這樣，電路上做過處理，用兩個0R進行反相和正相選擇。就是說可以對PWM進行高低邊的互換，適應不同種的次級器件。
:victory:還有就是，你確定后面是個變壓器？是個特殊的磁藕吧？
. t9 W" a# Y; |8 E' D3 z% _& X8 B

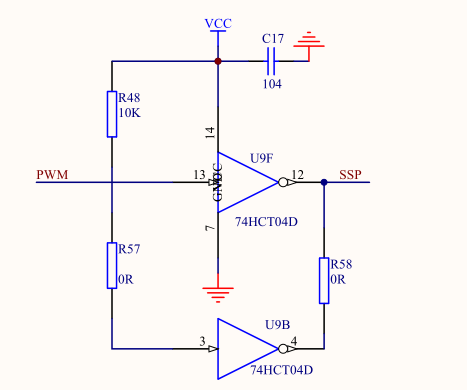

PWM右邊十字線應該有一個節點符號，表示電氣連接。
這兩個反相器是并聯關系，提高驅動能力。
( }3 A2 [. {% o' B, _* T

左邊接單片機PWM引腳，右邊接變壓器
