【小白求助】關于Mechanical撓度線按鈕求出最大應力的問題

查看數: 3033 | 評論數: 4 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

我是懶書蟲

發布時間: 2019-4-21 18:45

正文摘要:

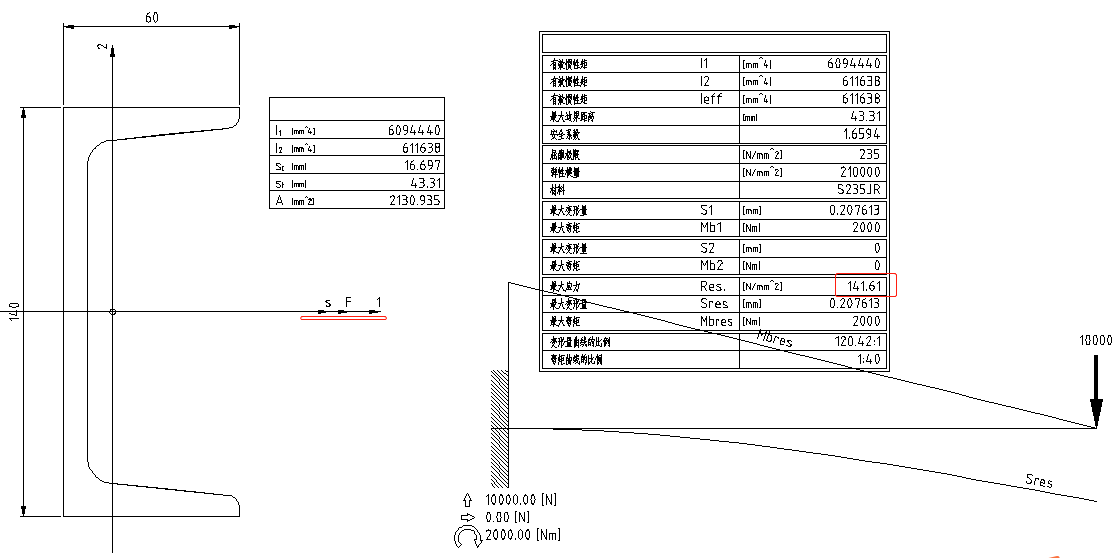

我用AutoCAD Mechanical 2013 對60X140的槽鋼求撓度，我分別對槽鋼的方向1和方向2施加10000N的力如圖一圖二所示，力作用在方向1時求出的最大應力是141.61mpa，力作用在方向2時求出的最大應力是22.97mpa。是不是求解 ...

回復

我是懶書蟲 發表于 2019-5-3 13:34:40

1014680559 發表于 2019-4-21 22:29
應該是反了，槽鋼立著放變形量小。最大應力=最大彎矩/截面抗彎系數，越小越安全。

是啊，槽鋼1方向的抗彎性肯定比2方向要好，但是軟件為啥求出來會是這樣呢，軟件應該是不會錯的呀

點評

1179819870

去材料力學找一道例題，你算一下，軟件是經過很多測試的，不會出現這樣的問題發表于 2019-5-3 17:42

我是懶書蟲 發表于 2019-5-3 13:32:13

1179819870 發表于 2019-4-22 09:07
結果是對的，最大應力應該是求得最大彎曲應力

這個最大應力難道不是求的這個情況下槽鋼受到的最大應力？

1179819870 發表于 2019-4-22 09:07:54

結果是對的，最大應力應該是求得最大彎曲應力

1014680559 發表于 2019-4-21 22:29:50

應該是反了，槽鋼立著放變形量小。最大應力=最大彎矩/截面抗彎系數，越小越安全。
