關于手動的帶傳動--螺旋傳動計算

查看數: 4992 | 評論數: 17 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-4-16 13:19

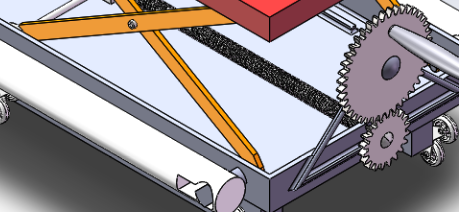

大神們，機械專業學生請教問題！看圖，其實右邊我想設計一個帶傳動而不是齒輪傳動我現在計算螺桿需要的最大推力為3200N，然后算出螺桿的驅動力矩不到8000N.mm（還未考慮兩端滾動軸承摩擦力矩）?，F在改用帶傳動 ...

回復

追風的_PtZq2 發表于 2019-4-21 22:19:29

人氣好低

追風的_PtZq2 發表于 2019-4-21 21:28:00

有沒有前輩指導以下呢，謝謝了

850060086 發表于 2019-4-20 08:02:58

謝謝分享

jiangsuwanhua 發表于 2019-4-19 14:14:20

支持一下，303不銹鋼易切削鋼易切削不銹鋼 303不銹鋼
http://www.wanhuajs.com

追風的_PtZq2 發表于 2019-4-18 22:38:40

前景錢發表于 2019-4-18 08:17
應該是小輪是主動輪

這里我考慮了一下圈數問題，想提速

前景錢 發表于 2019-4-18 08:17:25

應該是小輪是主動輪

追風的_PtZq2 發表于 2019-4-17 18:31:22

本帖最后由追風的_PtZq2 于 2019-4-17 18:38 編輯

E米陽光發表于 2019-4-17 13:40
8000N.m都相當大了，你還來個8000N.mm？ 8000牛每毫米？？？？沒搞錯吧大兄弟，那是8X10的6次方牛米了 ...

不對吧，不是N/MM。是N*mm，你體會一下

E米陽光 發表于 2019-4-17 13:40:22

追風的_PtZq2 發表于 2019-4-16 17:58
不是，是8000N`mm.不是米。。。而且我算了，整個行程中螺桿要轉42圈，所以以大帶輪（注意我不用齒輪了， ...

8000N.m都相當大了，你還來個8000N.mm？ 8000牛每毫米？？？？沒搞錯吧大兄弟，那是8X10的6次方牛米了，不得鳥的大

追風的_PtZq2 發表于 2019-4-17 10:07:34

曉昀發表于 2019-4-17 07:16
再截幾個不同角度的圖片，大輪的傳動軸和驅動方式沒看清楚。大輪與小輪的中心距是多少？用大輪做主動輪也可 ...

這個就是個示意圖，而且因為中心距要達到70左右，所以我想改用帶或者鏈傳動，又因為時手搖所以速度很小，老師建議鏈傳動，請教一下用sw畫鏈條的話是不是很麻煩
