傘齒輪積放線專業生產

即客遠 發表于 2019-4-9 11:24
哇，感謝大神，我查了一下，摩擦墊片采用粉末冶金的，摩擦系數在0.35-0.55，對嗎？
另輥輪和托盤之間的

感謝大神，現在明白了，感謝感謝
  L$ S: I8 Q. f* h; L6 r' W

liuchang-zhiyun 發表于 2019-4-9 07:56
. ]" o' l1 S# r% o3 B3 A確定每段獨立驅動的輥道輸送總負荷，計算最大摩擦力摩擦力，一般積放式摩擦輥道對于電機驅動輥道的長度有限 ...

哇，感謝大神，我查了一下，摩擦墊片采用粉末冶金的，摩擦系數在0.35-0.55，對嗎？
& P$ M( h7 {3 Q" T另輥輪和托盤之間的摩擦系數大概是多少呢？
5 w, ?' ?6 ]9 l( E感謝感謝！
4 I3 R* }$ d& Z! v) e1 P/ E
  _  v- O  l  g: V: x* l' U

曉昀 發表于 2019-4-8 22:19

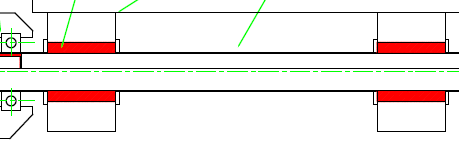

把第一張圖的各零件用代號注釋出來。
, |* B/ D/ X9 I. l) d& j4 [" y
”發動機輸出動力用鏈條，一個電機大概帶動。”這句話是什么意思？ ...

就是說電機輸出端接鏈條，然后鏈條出端接第一根輥軸，在通過輥軸和錐齒將動力傳遞給其他滾軸，一個電機大概帶動圖二（一個線體單元）的那么多輥軸。第一次發帖，有些東西不太懂，請諒解哈
+ R1 x$ m2 C7 j3 o

/ ]5 @. k" C# a& J1 }8 C6 u% [確定每段獨立驅動的輥道輸送總負荷，計算最大摩擦力摩擦力，一般積放式摩擦輥道對于電機驅動輥道的長度有限制，通常用“每段獨立驅動的輥道輸送工件不得超過××個”表示，0.37kw~0.55kw的減速電機基本夠用了。你的截圖是標準的傘齒輪傳動，減速電機驅動傘齒輪，每個輥子軸上的傘齒輪互相傳動，減速電機與輥子軸之間采用鏈輪和鏈條傳動。當輸送的工件堆積時，摩擦片在彈簧的作用下起到打滑作用。輥輪需要非標設計，直徑、厚度、間距、表面處理等統統以實際工況需求而定。

/ y# B1 ?; J& h6 y7 B! W7 x  T

把第一張圖的各零件用代號注釋出來。
! u' J$ O; i- y  z
( M( R4 C  z8 W) H5 C) I0 w# ~”發動機輸出動力用鏈條，一個電機大概帶動。”這句話是什么意思？或者說發動機輸出動力用鏈條傳動，鏈條后面傳動的是什么零部件？電機在這里又是拖動什么零部件？
