發布時間: 2019-3-31 22:18

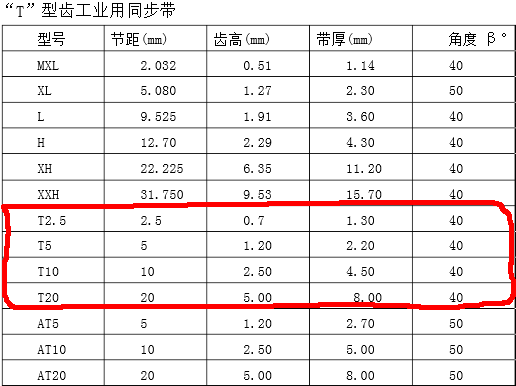

正文摘要:如圖。 GB/T 11616-2013 《同步帶傳動 節距型號MXL、XXL、XL、L、H、XH和XXH 同步帶尺寸》中并未規定T2.5 T5 T10同步帶的齒形之類，這似乎是德國標準？ 觀察國標中規定的這些同步帶，發現所有的同步帶 ... |
藍色格 發表于 2019-4-1 13:32 什么意思？？沒整明白啊 |
| 建議選用圓弧齒同步帶。 |
| 剛剛看了一下，同步帶40°，帶輪50°。是很有道理的。帶輪齒槽50°，帶輪齒的度數是35°（因為在圓周上）。同步帶槽40°，通過彎曲后剛好是35°。帶輪齒對同步帶槽，相同的度數。沒問題。 |
| 難道是為了同步帶進入帶輪的時候，不發生干涉？可以畫個模型看看 |
| 跟了學習，盼大神解釋。 |
| 不清楚原因。米思米的MXL型號也有這種情況，同步帶齒角度和材質有關 |
