關于平行度公差的討論

查看數: 23142 | 評論數: 40 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-3-29 22:24

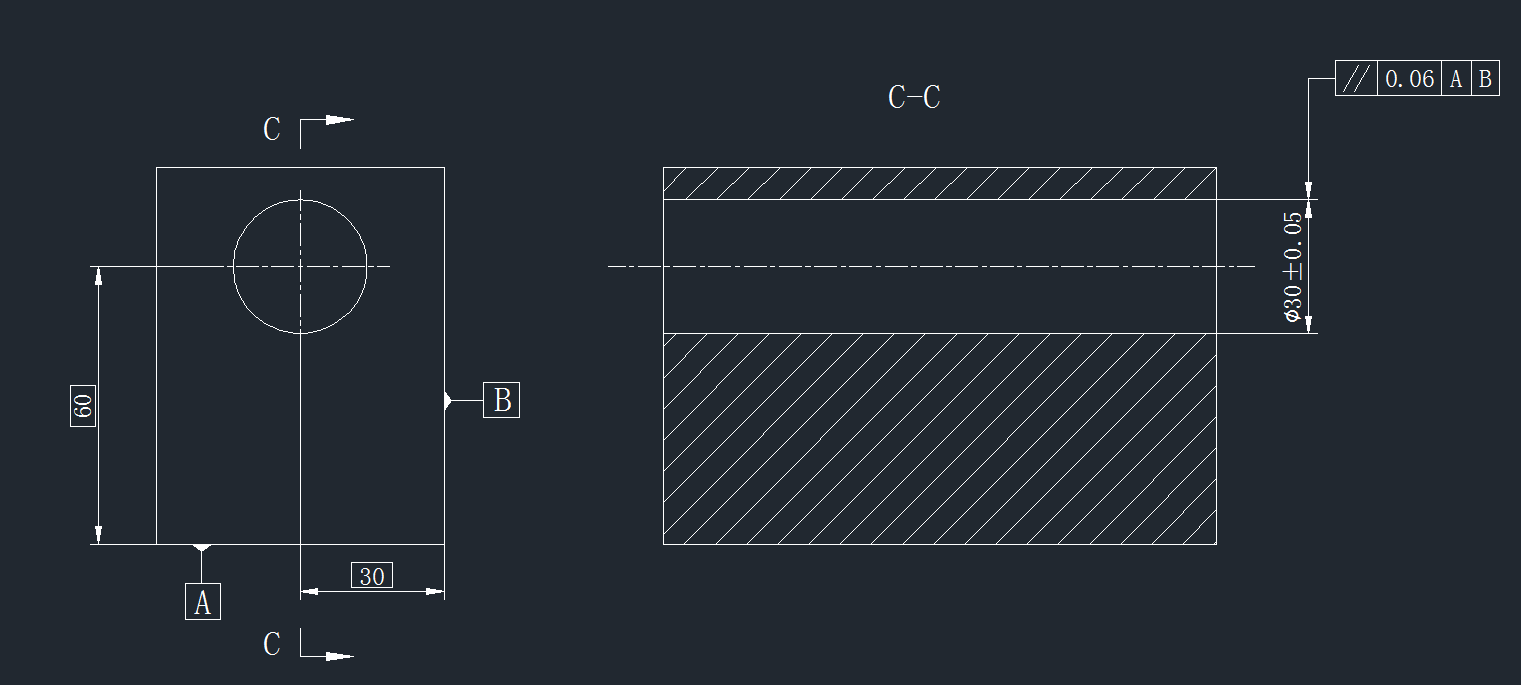

問題： 1、如圖所示的標注方式，被測孔的平行度公差帶是什么樣的？ 2、在何種情況下，平行度公差值前可以加直徑符號“∅”？ 3、如果要控制被測孔的軸線在矩形范圍內（公差帶橫截面為矩形，即平行于基準A的 ...

回復

yzugwh 發表于 2020-8-25 20:15:56

這個平行度的公差帶是兩個平行于基準A的平面之間的區域。這種標法現在不推薦了，標注特定方向的公差建議加標定向平面框格。另外這個公差的基準B是多余的，有和沒有意思一樣，但如果公差前邊有Φ那么基準B就不多余了

szx7 發表于 2020-8-25 09:01:13

Thanks for your share!

cq-ctrl 發表于 2020-8-24 21:41:11

總感覺看起來怪怪的

小爺不狂 發表于 2020-8-24 16:33:34

應該是一個截面為正方形的長方體

0976/2018 發表于 2020-8-24 16:03:35

位置度應該是比這個精度高，這個平行度應該表示的軸線在一個正方柱中，位置度應該是圓柱中，

翔夢隨風 發表于 2020-7-27 17:32:18

楊國棟_hmU49 發表于 2019-4-1 17:27
----

請問大俠，這是哪本書的照片？謝謝！！！

泉城風雨 發表于 2019-4-16 13:50:04

形位公差位置度+%%C數值+基準

Osmos 發表于 2019-4-16 12:55:32

用這個一查，就明白了

zhyhenry152 發表于 2019-4-4 16:09:09

應該標位置度好點
