張緊機構的連接方式和滑塊連接塊的作用

查看數: 3059 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-3-29 14:59

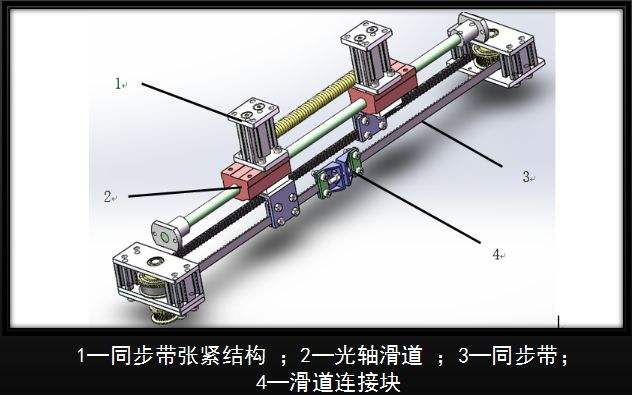

剛入設計，前輩們，這張圖片中張緊結構上的黃色桿怎么連接的？滑道連接塊上沒連接什么其他東西，有什么用嗎？

回復

sunbin00 發表于 2019-3-30 10:49:08

看不懂

順子93 發表于 2019-3-30 10:05:27

明顯4就是同步帶張緊的

曉昀 發表于 2019-3-29 22:29:28

黃色桿與1是怎么連接的？是為了保持紅色的兩個部件同步運行，對嗎？

綠色的是起導向作用。

未來第一站 發表于 2019-3-29 22:07:07

猜是彈簧。

pack 發表于 2019-3-29 19:11:59

藍色格發表于 2019-3-29 15:09
漲緊，黃色的感覺像彈簧。

確實是彈簧

機械自動化系 發表于 2019-3-29 16:58:50

1和4反了吧，1是連接塊，4是張緊結構

泉城風雨 發表于 2019-3-29 16:51:10

省略挺多東西的，看不太完全，看著黃色像彈簧，部件1反方向移動，彈簧回彈，做緩沖吧，部件4應該是有連接什么部件，這里沒有顯示

藍色格 發表于 2019-3-29 15:09:17

本帖最后由藍色格于 2019-3-29 15:11 編輯

漲緊，黃色的感覺像彈簧。
