正轉接觸，反轉分開，請問要怎么設計呢

查看數: 8004 | 評論數: 16 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

小白兔愛吃菜

發布時間: 2019-3-27 16:13

正文摘要:

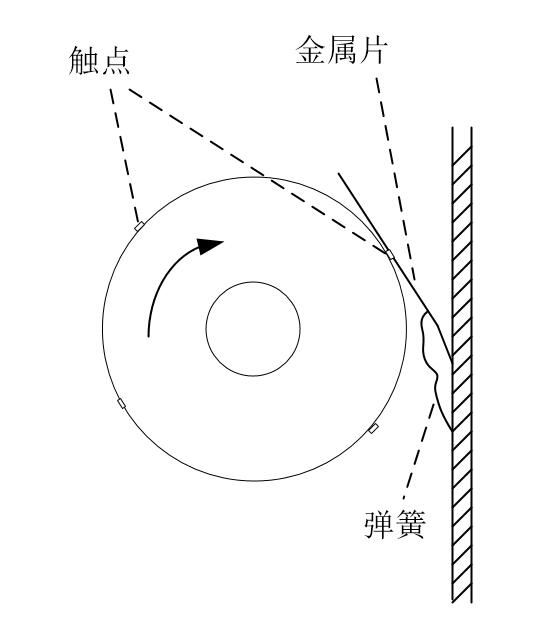

在做畢業設計，請各位大神指點一下，謝謝！如圖，圓盤上有幾個觸點，圓盤附近有金屬片，金屬片通過彈簧的張力靠在圓盤上，想實現圓盤正轉時觸點與金屬片接觸導通，而反轉時觸點與金屬 ...

回復

小白兔愛吃菜 發表于 2019-4-1 10:44:46

101kjs 發表于 2019-3-30 16:37
提示一下：把轉動的圓盤改成多邊形

改成多邊形是起到什么作用呢，請賜教!

小白兔愛吃菜 發表于 2019-4-1 10:44:09

遠祥發表于 2019-3-29 23:54
使用拔插是最好的選擇。

請問拔叉要怎么用呢

機械自動化系 發表于 2019-3-31 14:00:01

yien 發表于 2019-3-30 15:12
大佬，我想問下圓柱銷、活動桿、彈簧都是固定在圓盤上的嗎？

如果都固定在圓盤上，那就起不了作用了。 ...

都是固定在圓盤上的。能起作用吧，你再好好審一下題

101kjs 發表于 2019-3-30 16:37:39

提示一下：把轉動的圓盤改成多邊形

yien 發表于 2019-3-30 15:12:25

機械自動化系發表于 2019-3-27 20:24
http://m.whclglass.com.cn/forum.php?mod=attachment&aid=NDc3NjkxfDM3ZjliMWZjfDE3NTkxNTA0MzR8MHw%3D
如圖，在觸點旁邊加一個活動桿，順時針轉時，活動桿拖后，彈簧拉長，觸點接觸；逆時 ...

大佬，我想問下圓柱銷、活動桿、彈簧都是固定在圓盤上的嗎？

如果都固定在圓盤上，那就起不了作用了。

要是圓柱銷不隨圓盤轉動，那圓盤只能轉動比較小的角度，一旦轉的角度過大，新加的彈簧就會被拉變形失效，甚至斷了。

遠祥 發表于 2019-3-29 23:54:07

使用拔插是最好的選擇。

小白兔愛吃菜 發表于 2019-3-28 11:08:58

konlg 發表于 2019-3-28 10:17
畫個簡單的草圖，看看你能看懂不
1.彈簧片和觸點，伸出縮回的
2.給彈簧片活動的導軌

看懂了，謝謝您畫的圖！

小白兔愛吃菜 發表于 2019-3-28 11:08:11

機械自動化系發表于 2019-3-27 20:24
http://m.whclglass.com.cn/forum.php?mod=attachment&aid=NDc3NjkxfDM3ZjliMWZjfDE3NTkxNTA0MzR8MHw%3D
如圖，在觸點旁邊加一個活動桿，順時針轉時，活動桿拖后，彈簧拉長，觸點接觸；逆時 ...

感謝，完美！

konlg 發表于 2019-3-28 10:17:00

畫個簡單的草圖，看看你能看懂不
1.彈簧片和觸點，伸出縮回的
2.給彈簧片活動的導軌
3.軸，特殊的軸套，正向轉的時候，先推動伸出1彈簧片，逆向轉的時候先縮回……
