關于沖壓裁切問題請教

查看數: 3541 | 評論數: 11 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2019-3-25 13:49

正文摘要:

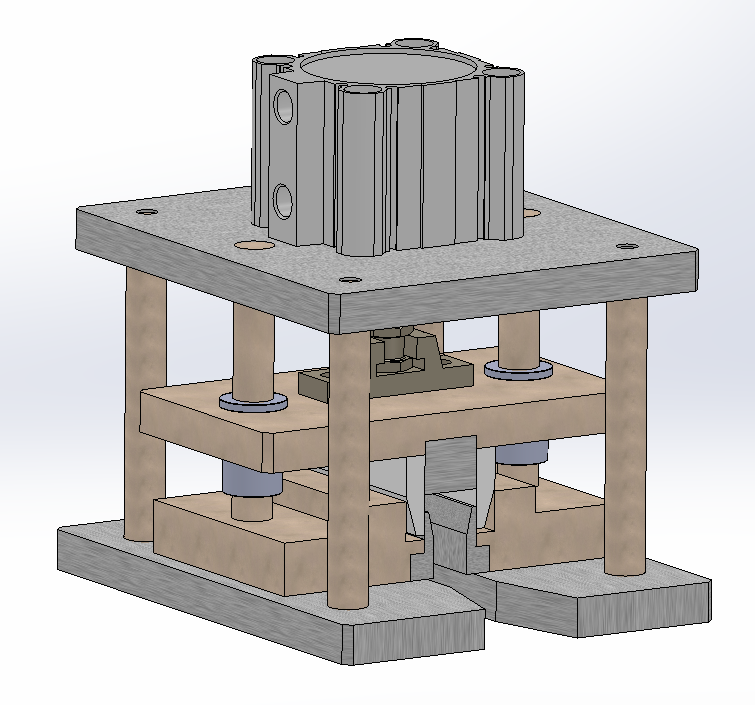

第一次設計沖壓裁切的，請教點問題，還請各前輩指點

回復

殺豬的爺們 發表于 2019-3-26 16:46:42
曉昀 發表于 2019-3-25 21:31
加導套是為了增加導向性。

導向套肯定是要的。
曉昀 發表于 2019-3-25 21:31:54
wx_sK9h107T 發表于 2019-3-25 14:10
一般模具導向柱用加工成通孔容易保證精度，下模孔可以做沉孔

加導套是為了增加導向性。
前景錢 發表于 2019-3-25 16:21:42
前景錢 發表于 2019-3-25 15:19
上下兩面要平行，四根柱子也要平行。

不用客氣的。
277741987 發表于 2019-3-25 16:06:13
米思米上有經典案例

點評

是官網上的 還是說關于磨具那本書前面的幾個案例  發表于 2019-3-25 16:15
機械自動化系 發表于 2019-3-25 15:37:16
全部用沉孔就可以，支撐柱上開扳手槽，氣缸用快排閥

點評

謝謝提醒，非常感謝，已經開扳手槽，  發表于 2019-3-25 15:40
前景錢 發表于 2019-3-25 15:19:44
上下兩面要平行，四根柱子也要平行。

點評

剛考慮到這個問題，修改了下，謝謝啊  發表于 2019-3-25 15:40
殺豬的爺們 發表于 2019-3-25 14:10:52
一般模具導向柱用加工成通孔容易保證精度，下模孔可以做沉孔

點評

加導套是為了增加導向性。  發表于 2019-3-25 21:33
直接加工成通孔就可以，不同再加導套了吧  發表于 2019-3-25 14:25
殺豬的爺們 發表于 2019-3-25 13:56:37
氣缸沖壓這個倒是真的不好

點評

這個方式只能做氣缸的了，關于前面兩個問題，能指點下嗎  發表于 2019-3-25 14:00
位的地方vv 發表于 2019-3-25 13:55:12
我目前都是做的臺階孔，公差準備都在一個絲之內，請教下這方面的前輩，怎么做會更好
