求助各位機友，柜子的鈑金板怎么安裝設計

查看數: 3224 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-3-22 10:28

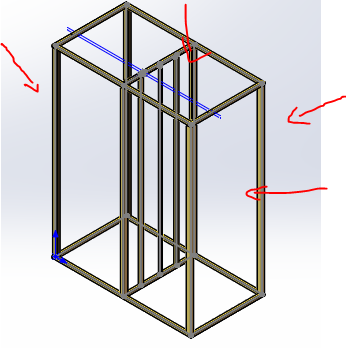

如圖所示是一個焊接鋼架，在所示的左右/后/上，四個方向安裝鈑金板子，如果不采用焊接，什么方式比較好呢？主要考慮的是邊界部分如何過渡，如果鉚接，打孔定位不準怎么辦？而且會有3個的疊加 ...

回復

瞟克歪歪 發表于 2019-3-25 15:58:42

我是一只大笨嘟發表于 2019-3-22 18:08
這個側面的兩個板子是先鉚接的嗎，看起來并沒有重疊的部分

對啊都是在一個平面。這樣做完全就是為了外觀而已

101kjs 發表于 2019-3-24 07:52:19

鈑金不一定要蓋住方管吧，鈑金可以折彎和方管并連接，然后鉚接

遠祥 發表于 2019-3-23 22:07:35

焊接是最合適的方法，制造方便，聯接牢固，或者另外設置卡扣緊固件。

曉昀 發表于 2019-3-22 23:37:02

不用焊接方式，可以采用搭扣或者搭接的方式，看看電腦機箱的鈑金設計，有些結構設計還是很巧妙。

未來第一站 發表于 2019-3-22 21:40:02

管子不要都遮起來吧，有密封要求？

我是一只大笨嘟 發表于 2019-3-22 18:05:28

易山水發表于 2019-3-22 11:05
把三個固定起來，在打孔，鉚接，

或者，用類似卡扣的方式，固定；

謝謝很感謝，那卡扣是怎么做的呢

瞟克歪歪 發表于 2019-3-22 11:41:43

本帖最后由瞟克歪歪于 2019-3-22 11:43 編輯

我見過一種電器柜是類似這樣做的,這種做法完全就是為了外觀而設計。側面拼接處用的鉚釘鉚接。先給板子上面打孔，然后對準板子上的孔再用電鉆鉆眼鉚接



易山水 發表于 2019-3-22 11:05:38

把三個固定起來，在打孔，鉚接，

或者，用類似卡扣的方式，固定；
