鈑金件上的接地螺柱焊接符號標注樣式到底是什么？

查看數: 3612 | 評論數: 2 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2019-3-17 17:05

正文摘要:

不超過4mm的板厚，正常來講是點焊，但是搞標準化的人，不認為這樣 我列出幾種標注，到底哪一個正確？謝謝！

回復

未來第一站 發表于 2019-3-17 21:32:38
我會按1圖標。
曉昀 發表于 2019-3-17 20:21:31

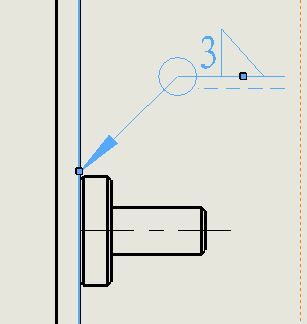

1.JPG這個標注是正確的，
2.JPG表示三角焊縫，圍繞螺栓焊一整圈，焊高3mm。
3.JPG表示錯誤的。沿螺栓焊一整圈，三角焊縫，雙面焊，焊高3mm。（在哪個地方進行雙面焊？）
