我怎么覺得先鏜孔再加工兩銷孔方便很多？

zmztx 發表于 2019-3-17 06:41
這種工藝問題，必須給出尺寸
只說定位
假定那個孔還沒有，圓筒已經加工完成

鏜φ14.89孔的，求初步分析一下自動定位夾緊方案，謝謝了

狙擊手 發表于 2019-3-17 15:38
你到了醫院，但不一定確保能治愈。
因為：首先你要說明現狀。

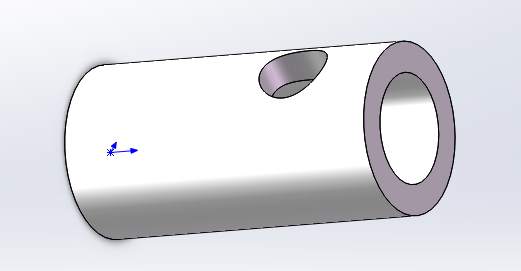

就想知道上述零件鏜φ14.89孔，自動上料后可否用圓柱銷加側面的輔助支撐實現自動定位

zmztx 發表于 2019-3-17 06:41
這種工藝問題，必須給出尺寸
只說定位
假定那個孔還沒有，圓筒已經加工完成

圖剛剛發了。。。孔是有的，底孔用圓柱銷側面用輔助支撐就能實現定位嗎

你到了醫院，但不一定確保能治愈。
因為：首先你要說明現狀。

這種工藝問題，必須給出尺寸
只說定位
假定那個孔還沒有，圓筒已經加工完成
把零件立起來，從圓筒中間用拉桿壓緊。
中心線用V型鐵定位，這樣原則上不受圓柱誤差影響
孔高度定位，因為圓筒直接立在工作臺上，只需鏜桿上下位置不動就行了
壓緊要注意，切實限制住6個自由度
至于自動上下料，壓緊，要看批量有多大？

自動上下料自動定位夾緊加工
