滾筒線同步帶傳動詢問

查看數: 4778 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-3-14 13:22

請教各位大神一個問題，在滾筒線上很經常能看到滾筒線用鏈輪或者同步帶輪串聯的結構。如果用的是同步帶輪的話，在不外加惰輪張緊下，如何安裝同步帶以及保證同步帶處于張緊狀態呢？ ...

回復

攻城獅_jhjiang 發表于 2020-7-25 22:14:59

謝謝分享，學習一下

遠祥 發表于 2019-3-14 20:27:16

主要是它這種結構兩個帶輪之間距離不大，而且整體精度又比較高，所以不怕帶送掉。

覺行 發表于 2019-3-14 19:59:10

shentu 發表于 2019-3-14 15:56
查一下國家標準，你就不會有這種想法了。帶長的公差，0.5%的變動。同一批次或許相差無幾，不同批次，要么松 ...

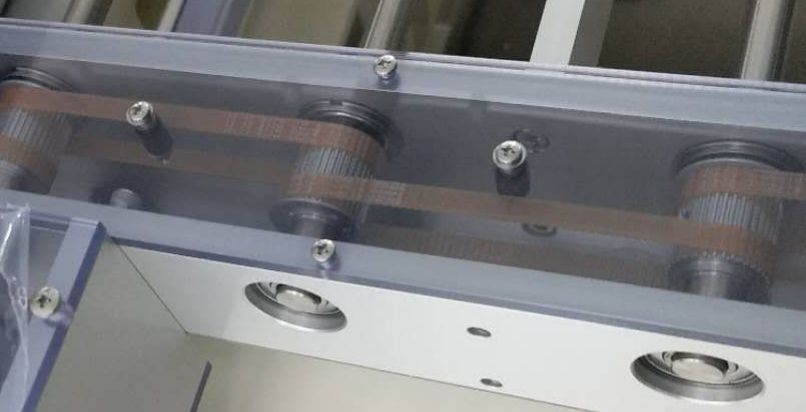

嗯，但由于同步帶輪外緣一般都是帶導向法蘭的，如果買的同步帶長度剛好的話，到時候會很難套上去，更換維修也很不方便，像圖示（日本設備）使用的一個長同步帶輪上套兩個同步帶更是如此，有沒有更好的辦法？

樓主，那現在這個問題解決了嗎？兩滾筒間距怎么算才是ok的，我這也有個像這種的結構，謝謝發表于 2020-9-17 09:10

殺豬的爺們 發表于 2019-3-14 17:00:00

結構難道不問題？

shentu 發表于 2019-3-14 15:56:13

查一下國家標準，你就不會有這種想法了。帶長的公差，0.5%的變動。同一批次或許相差無幾，不同批次，要么松，要么緊。

覺行 發表于 2019-3-14 14:07:33

TnT_ZZ9A1 發表于 2019-3-14 13:54
如圖所示三個輪子
先把皮帶裝上同步輪，三個輪子同時安裝
家里有個案子也有這樣的.我就是這樣裝的

嗯，確實可以這樣安裝。那么如果有某根同步帶斷掉了，該如何更換呢？是不是只能把長同步帶輪拆成兩個同步帶輪了？

TnT_ZZ9A1 發表于 2019-3-14 13:54:12

如圖所示三個輪子
先把皮帶裝上同步輪，三個輪子同時安裝
家里有個案子也有這樣的.我就是這樣裝的
